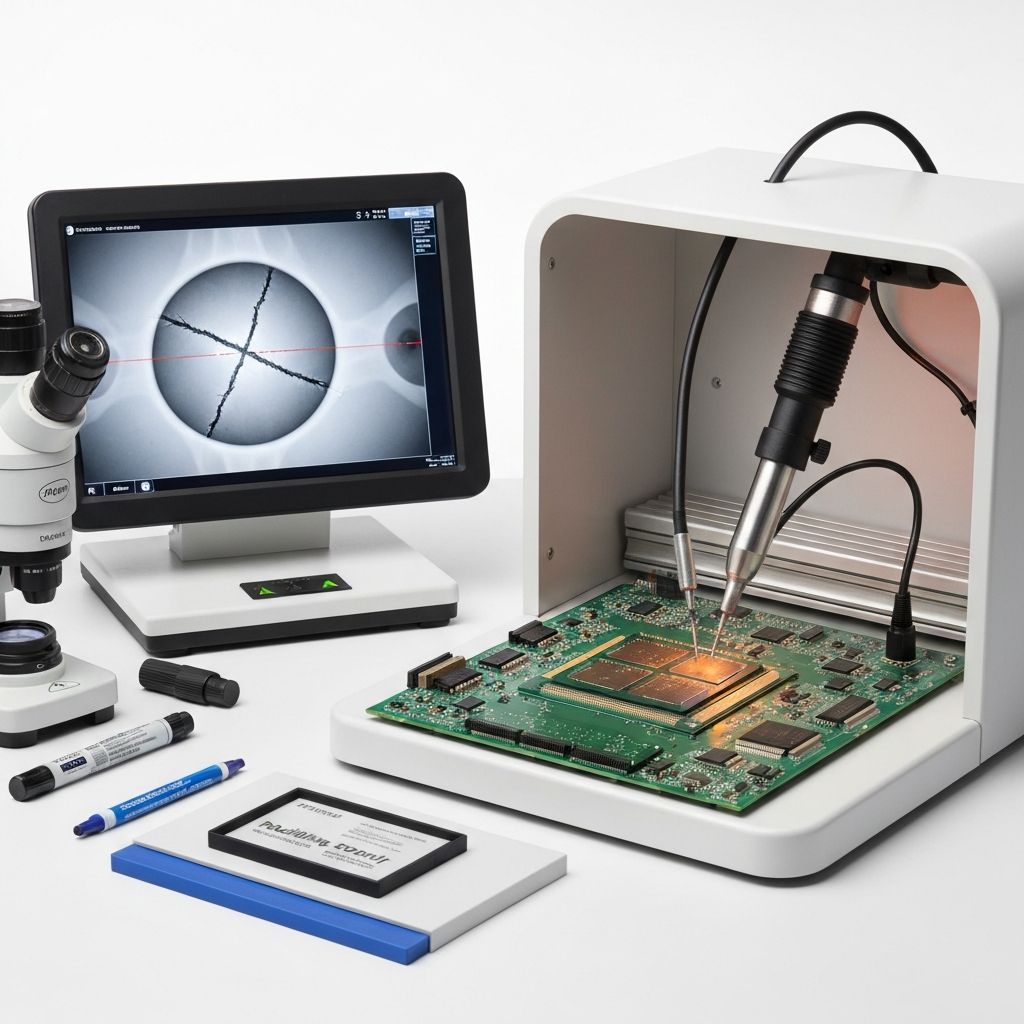

Stacja IR/konwekcja BGA rework + inspekcja X-Ray – identyfikacja i naprawa zimnych lutów, pęknietych połączeń GPU, CPU, FPGA, pamięci DDR
Układ BGA traci kontakt z PCB – co to znaczy i dlaczego tak sie dzieje?
Układy BGA (Ball Grid Array) to dzisiaj standard w elektronice przemysłowej – sterowniki PLC, falowniki, panele HMI, serwonapędy, komputery przemysłowe, a nawet proste regulatory temperatury zawierają procesory, FPGA, pamięci lub chipy komunikacyjne w obudowach BGA. Zamiast klasycznych nóżek (pinów) układ BGA lutowany jest do PCB przez dziesiątki lub setki kulek lutowniczych ukrytych pod jego spodem.
Problem polega na tym, że tych połączeń nie widac gołym okiem ani pod zwykłym mikroskopem. Gdy urządzenie awariuje – pojawia sie brak startu, niestabilna praca, losowe restarty, błędy komunikacji lub całkowita utrata funkcji – przyczyną bardzo często sa zimne luty lub pęknięcia kulek BGA, które trudno wykryć bez specjalistycznego sprzętu.
- • Urzadzenie nie startuje lub startuje po dlugim czasie / wielokrotnych probach
- • Losowe restarty, zamrozenia systemu, awarie po nagrzaniu urzadzenia
- • Bledy komunikacji (Ethernet, CAN, PROFIBUS, EtherCAT) – nie zawsze winien kabel
- • Brak detekcji pamieci RAM, Flash, karty sieciowej w systemie
- • Artefakty graficzne, czarny ekran, brak sygnalu wideo z karty GPU / procesora graficznego
- • Sterownik PLC lub falownik nie wlacza sie, blad CPU bez wyraznej przyczyny
- • Problem ustepuje chwilowo po ociepleniu lub docisnieciu plyty – klasyczny objaw zimnych lutow BGA
Dlaczego polaczenia BGA pekaja? – przyczyny na poziomie metalurgii
Kulki lutownicze BGA zbudowane sa ze stopu cyny (Sn), srebra (Ag) i miedzi (Cu) – tzw. SAC305 (standard bezolowiowy) lub ze stopu Sn-Pb (stary standard). Maja srednicy 0,2–0,75 mm i luza pod spodem ukladu jest zaledwie 50–300 mikrometrow. Tak male polaczenia sa niezwykle czule na:
- Cykle termiczne (thermal fatigue) – kazde nagrzanie i schlodzenie powoduje rozszerzanie i kurczenie sie obu materialow (uklad i PCB) z rozna predkoscia. Roznica wspolczynnikow rozszerzalnosci cieplnej (CTE mismatch) – uklad krzem: ~3 ppm/K, PCB FR4: ~14–17 ppm/K – prowadzi do naprezen mechanicznych w kulkach lutowniczych. Po 500–5 000 cyklach (zaleznie od rozmiaru ukladu i delty temperatury) kulki pekaja.
- Wibracje mechaniczne – urzadzenia montowane na maszynach, wozeczkach widlowych, pojazdach lub w poblizu silnikow doswiadczaja ciaglych wibracjach. Bez underfill (wypelnienia zywica pod spodem) uklad BGA jest narazony na zmeczenie mechaniczne wielokrotnie szybciej.
- Zimne luty (cold joints) z produkcji – bledy w profilu temperaturowym pieca reflow podczas produkcji, zly topnik, wilgoc w obudowie ukladu powoduja tworzenie sie slabych, porowatych lutow od samego poczatku. Dziala przez miesiac, rok – i nagle przestaje.
- Korozja i utlenianie – w srodowiskach wilgotnych, chemicznych lub z wibracjami opary moga penetrowac pod uklad i utleniac powierzchnie kulek.
- Mechaniczne uszkodzenia PCB – przygniecie, upadek, nieprawidlowe montowanie – nawet bez widocznych uszkodzen zewnetrznych moga powodowac mikropekniecia w kulkach BGA.
Inspekcja X-Ray (rentgenowska) polaczen BGA – jedyna pewna diagnoza
Inspekcja X-Ray to kluczowy element diagnostyki i kontroli jakosci napraw BGA. Wiazka rentgenowska przenika przez warstwy PCB i obudowe ukladu, tworzac obraz absorpcji – metal (cyna, olowiu, srebro) pochlanial promienie mocniej niz organiczne warstwy PCB, dzieki czemu kulki lutownicze sa wyraznie widoczne.
W nowoczesnych systemach inspekcji 2D i 3D (tomografia komputerowa CT) mozemy zobaczyc nie tylko czy kulka istnieje, ale rowniez jej ksztalt wewnetrzny, polozenien i procent obszaru pustakow (voids) wg normy IPC-A-610 (pustaki < 25% powierzchni kulki akceptowalne).
| Defekt BGA | Widocznosc w X-Ray | Konsekwencja | Metoda naprawy |
|---|---|---|---|
| Zimne luty (cold joint) | Doskonala – kulka matowa, nieregularna, szczeliwa | Niestabilna praca, awaria po nagrzaniu | Reflow |
| Pęknięcia termiczne (thermal crack) | Wysoka – widoczna linia pęknięcia wewnątrz kulki | Przerywany kontakt, losowe błędy | Reflow lub reballing |
| Mostkowanie (solder bridging) | Doskonala – mostki między kulkami wyraźnie widoczne | Zwarcie, uszkodzenie układu lub PCB | Reballing obowiązkowy |
| Brak kulki (missing ball) | Doskonala – pusta przestrzeń w siatce BGA | Brak połączenia – zupełna awaria funkcji | Reballing |
| Pustaki (voiding > 25%) | Wysoka – ciemna przestrzeń wewnątrz kulki | Wysoka rezystancja, przegrzanie, pękanie | Reballing w piecu z azotem |
| Przemieszczenie układu (misalignment) | Doskonala – kulki nie na padach | Brak połączeń lub mostkowanie | Demontaż, realignment, reflow |
Norma: IPC-A-610 Rev H – akceptowalnosc polaczen lutowniczych elektroniki
Metody naprawy ukladow BGA – reflow, reballing i wiece
Wybor metody naprawy zalezy od wynikow inspekcji X-Ray, rodzaju defektu i stanu samego ukladu scalonego. Stosujemy nastepujace technologie:
Reflow BGA
Ponowne stopienie istniejących kulek – układ pozostaje na płycie. Najszybsza metoda.
Kiedy stosujemy: Zimne luty, pęknięcia termiczne, niestabilny kontakt po nagrzaniu
Cena od
600–1 500 zł
Czas realizacji
1 dzień roboczy
Skutecznosc
70–80%
Reballing BGA
Demontaż układu, usunięcie starych kulek, nałożenie nowych przez sito szablonowe, ponowne wlutowanie.
Kiedy stosujemy: Mocno utlenione kulki, mostkowanie, układ wymagający wymiany na inny
Cena od
900–2 500 zł
Czas realizacji
2–3 dni robocze
Skutecznosc
92–97%
Inspekcja X-Ray
Niedestrukcyjna diagnostyka rentgenowska wszystkich połączeń BGA bez demontażu.
Kiedy stosujemy: Diagnoza przed naprawą, weryfikacja jakości po naprawie, odbiór produkcyjny
Cena od
350–600 zł
Czas realizacji
Tego samego dnia
Skutecznosc
Diagnostyka – 100% widoczności
Wymiana układu BGA
Demontaż uszkodzonego układu BGA, reballing nowego i precyzyjne wlutowanie z X-Ray.
Kiedy stosujemy: Układ scalony uszkodzony elektrycznie lub termicznie – wymaga wymiany
Cena od
1 200–4 500 zł
Czas realizacji
3–5 dni roboczych
Skutecznosc
95–99%
Naprawa warstw PCB (IPC 7711/7721)
Rekonstrukcja uszkodzonych padów, ścieżek, via i przelotek w wielowarstwowych PCB.
Kiedy stosujemy: Uszkodzony pad BGA, urwana ścieżka, spalona przeplotka (via)
Cena od
400–1 800 zł
Czas realizacji
1–3 dni robocze
Skutecznosc
85–95%
Underfill – wzmocnienie mechaniczne
Wypełnienie przestrzeni pod układem BGA żywicą epoksydową – zwiększa odporność na wibracje o 300%.
Kiedy stosujemy: Urządzenia mobilne, pojazdy, przemysł z wibracjami – po reballing lub wymianie
Cena od
300–800 zł
Czas realizacji
1 dzień (+ utwardzenie 24h)
Skutecznosc
Prewencja – 10× wydłuża MTBF
Reflow BGA – krzywa temperaturowa i profile
Reflow BGA to nie "grzanie opalarka" – to precyzyjnie kontrolowany proces z profilem temperaturowym wg JEDEC J-STD-020 i specyfikacji producenta ukladu. Nieprawidlowy profil niszczy uklad lub tworzy nowe zimne luty.
Podgrzewanie wstepne
25 → 150°C
60–120 s
max 3°C/s
Soak (namaczanie)
150 → 180°C
60–120 s
aktywacja topnika
Reflow (szczyt)
max 245°C
20–40 s
czas ponad liquidus
Schladzanie
245 → 25°C
60–90 s
max -6°C/s
Stacja: konwekcja + IR dolne ogrzewanie. Profil rejestrowany termokamera i termoparami. Zgodnosc z IPC J-STD-020 Rev E, IPC-7711/7721 i JEDEC.
Jakie uklady BGA naprawiamy?
Naprawiamy wszystkie rodzaje ukladow BGA montowanych w urzadzeniach przemyslowych, sterownikach, komputerach i systemach wbudowanych:
| Typ ukladu | Przyklady (modele) | Typowe awarie | Metoda |
|---|---|---|---|
| Procesory CPU | Intel Core i5/i7/i9 BGA, AMD Ryzen APU, ARM Cortex-A53/A72, NXP i.MX8, Renesas RZ/G2 | Utrata kontaktu po nagrzaniu, brak startu systemu, losowe resety | Reflow lub reballing |
| Układy FPGA / CPLD | Xilinx Zynq-7000, Artix-7, UltraScale; Intel (Altera) Cyclone V, Stratix; Lattice ECP5 | Niestabilna konfiguracja, błędy transmisji, brak inicjalizacji PL | Reballing + X-Ray |
| Karty GPU | NVIDIA Quadro, Tesla, RTX przemysłowe; AMD Radeon Pro | Artefakty, czarny ekran, brak detekcji w systemie | Reflow lub reballing |
| Pamięci DDR / Flash | DDR3/DDR4/DDR5 BGA, LPDDR3/4/5, eMMC, NAND Flash BGA | Błędy ECC, brak detekcji pamięci, uszkodzenie danych | Reballing lub wymiana |
| Chipy sieciowe / komunikacyjne | Broadcom BCM, Marvell Alaska, Realtek RTL, TI DP83xx, ADIN1300 | Brak łącza Ethernet, losowe wypadanie sieci, CRC errors | Reflow lub reballing |
| Mikrokontrolery BGA | STM32F7/H7 TFBGA, NXP LPC18xx BGA, Renesas RA, Microchip ATSAMA5 | Brak startu firmware, błędy taktowania, utrata peryferiów I/O | Reflow lub wymiana |
| Sterowniki przemysłowe PLC | Siemens S7-300/400 CPU BGA, ABB AC500, Beckhoff CX, Schneider Modicon | PLC nie startuje, błędy CPU, cykliczne restarty | Reflow + diagnostyka JTAG |
| Falowniki / serwonapędy | Siemens SINAMICS, Danfoss FC302, ABB ACS880 – chipy IGBT driver BGA, DSP BGA | Błędy IGBT, brak wyjścia napędowego, błędy komunikacji | Reballing + X-Ray + test dynamiczny |
Jak wyglada naprawa BGA krok po kroku?
Kazda naprawa BGA w Acore przebiega wedlug scislego procesu opartego na normach IPC-7711/7721 (naprawa i przerobka plyt) i IPC-A-610 (akceptowalnosc polaczen):
Inspekcja wstepna X-Ray
IPC-A-610 Rev HWykonujemy rentgenowska inspekcje 2D lub 3D CT wszystkich polaczen BGA – identyfikujemy zimne luty, pekniecia, mostkowanie i pustaki bez demontazu ukladu. Wynik X-Ray decyduje o wyborze metody.
Diagnostyka elektryczna
IPC-9201 / ISO 9001Pomiar rezystancji szyn zasilania, sygnalow sterujacych, testu ciaglowsci wszystkich linii – potwierdzenie, ze sam uklad scalony jest sprawny (konieczne by uzasadnic koszt naprawy bez wymiany).
Reflow lub demontaz BGA
IPC-7711/7721 Sekcja 3Przy reflow: bezposrednie podgrzanie ukladu na plycie wg krzywej temperaturowej. Przy reballing: demontaz ukladu z uzyciem gornego ogrzewania IR + podgrzewanie dolne PCB (800–1 200 W), bez uszkodzenia padow i warstw PCB.
Czyszczenie padow i ukladu
IPC-7711/7721 Sekcja 2.1Usuwanie starego lutowia z padow PCB za pomoca plecionki rozlutowniczej, wick i izopropanolu – chemiczne czyszczenie powierzchni. Sprawdzenie stanu padow i polaczen z warstwami wewnetrznymi PCB.
Reballing – nowe kulki lutownicze
JEDEC J-STD-020ENanoszenie nowych kulek lutowniczych przez sito szablonowe (stencil) w pecach kulkowych lub reczne ukladanie precyzja pod mikroskopem. Kulki SAC305 lub SnPb w zaleznosci od specyfikacji. Rozmiary: 0,25–0,76 mm.
Wlutowanie BGA na PCB
IPC-7711/7721 Sekcja 3.4Precyzyjne ustawienie ukladu na padach z uzyciem systemu optycznego alignmentu (kamera top/bottom) lub szablonu. Wlutowanie w stacji rework wg profilu temperaturowego – pelna kontrola termopara i kamera termowizyjna.
Inspekcja X-Ray po naprawie
IPC-A-610 Sekcja 7.7Ponowna inspekcja rentgenowska calej siatki BGA – weryfikacja kompletnosci kulek, brak mostkowania, pustaki < 25%, prawidlowe centrowanie na padach. Wyniki archiwizujemy.
Testy funkcjonalne i burn-in
MIL-STD-883 Test Method 1005Pelne uruchomienie urzadzenia, testy komunikacyjne, test obciazeniowy (burn-in 4–8 godzin pod pelnym obciazeniem), weryfikacja termiczna. Wydajemy raport z naprawy.
Naprawa BGA vs. wymiana modulu – realna kalkulacja
| Parametr | Naprawa BGA (Acore) | Wymiana modulu / nowe urzadzenie |
|---|---|---|
| Koszt | 600–4 500 zl | 5 000–35 000+ zl |
| Czas oczekiwania | 1–5 dni roboczych | 4–20 tygodni (produkcja na zamowienie) |
| Gwarancja | 12 miesiecy | 12–24 miesiace (nowe) / brak (uzywane) |
| Ryzyko | Diagnoza X-Ray przed naprawą – precyzyjna ocena | Zawsze ryzyko braku dostepnosci modelu |
| Konfiguracja / firmware | Zachowanie istniejacych nastaw i danych | Koniecznosc ponownej konfiguracji |
| Przestoj produkcyjny | Minimalny – ekspresowa realizacja | Bardzo dlugi – zagrozenie produkcji |
| Ekologia | Naprawa = brak odpadow elektronicznych | Zuzyty sprze t to e-waste |
| Oszczednosc | – | Do 90% mniej niz nowy modul |
Sprzet i technologie ktorymi pracujemy
Stacja BGA rework – IR + konwekcja
Gorny modul IR podczerwony + dolne podgrzewanie konwekcyjne. Zasilanie 800+1200 W. Profil temperaturowy rejestrowany termopara i kamera termowizyjna. Precyzja ±2°C.
Inspekcja X-Ray 2D
System rentgenowski do inspekcji polaczen BGA, CSP, QFN i via. Rozdzielczosc do 5 mikrometrow. Detekcja: zimne luty, pustaki, mostkowanie, brak kulek. Zgodny z IPC-A-610.
Mikroskop stereo + system optyczny
Powiekszen ie 7–45x z oswietleniem koaksjalnym – inspekcja padow, oczyszczania powierzchni, alignmentu BGA. Kamera bottom/top do precyzyjnego ustawiania ukladow.
Stacja Hot-Air / goraco powietrze
Demontaz ukladow BGA, QFP, LGA, CSP. Regulacja temperatury i przeplywu powietrza. Dysze profilowane do roznych obudow. Bez uszkadzania sasiednich komponentow.
Piec reflow azotowy (N2)
Wlutowanie ukladow BGA w atmosferze azotu – eliminacja utleniania, lepsza zwilzalnosc topnika, mniejsze pustaki (< 5% void). Dla ukladow wymagajacych najwyzszej jakosci.
Oscyloskop 4-kan. 1 GHz + analizator logiczny
Diagnostyka sygnalow po naprawie – weryfikacja komunikacji SPI, I2C, UART, CAN, DDR. Potwierdzenie poprawnosci transmisji danych po reflow/reballing.
JTAG Boundary Scan
Testowanie polaczen BGA przez interfejs JTAG – bez zasilania urzadzenia mozemy weryfikowac ciagloscss polaczen kazdego pinu ukladu BGA z padami PCB.
Stacja lutownicza Hakko FX-951
Dokladne lutowanie i naprawa padow, przewodow naprawczych (jumper wire), rekonstrukcja sciezek PCB wg IPC-7711/7721. Temperatura 200–450°C.
Nowoczesne metody wzmacniania polaczen BGA
Sama naprawa przez reflow lub reballing to nie zawsze koniec. W przypadku urzadzen pracujacych w trudnych warunkach stosujemy dodatkowe technologie, ktore wielokrotnie wydluzaja zywotnosc naprawionych polaczen:
Underfill – wypelnienie zywiça epoksydowa
JEDEC JESD22-B104 / IPC-SM-817Po przelutowaniu ukladu BGA przestrzen pod nim wypelniamy specjalna zywica underfill (kapilarne wstrzykniecie plynnej epoksydy). Utwardzana termicznie tworzy mechaniczne spojenie calej macierzy BGA z PCB. Skutek: odpornosc na wibracje wzrasta 3–10-krotnie, zywotnosc termiczna wydluzana do 10 000+ cykli. Obowiazkowy przy aplikacjach mobilnych, wozeczkach, pojazdach.
Conformal coating – powloka ochronna
IPC-CC-830BNakladanie cienkiej powloki polimerowej (akryl, silikon, poliuretan, epoksyd, Parylene) na cala plyte PCB po naprawie. Chroni przed wilgocia, korozja, pylem i uszkodzeniami chemicznymi. Gruboscss 25–75 mikronow. Wykonujemy selektywnie lub na cala plyte. Norma IPC-CC-830.
Naprawa padow i sciezek PCB (via repair)
IPC-7711/7721 Rev CUszkodzone pady BGA lub urwane sciezki rekonstruujemy technologia press-fit rivets, srebrnym klejem przewodzacym lub drutami naprawczymi (jumper wire). Naprawa wielowarstwowych via za pomoca wkladek miedzianych i lakieru UV. Norma IPC-7711/7721.
Programowanie i weryfikacja firmware po naprawie
JEDEC JESD68Uklady Flash SPI, eMMC, uC BGA po naprawie wymagaja weryfikacji danych. Uzywamy programatorow XELTEK, J-Link, ST-LINK i dedykowanych socketow. Mozliwoscss odczytu, klonowania i zapisu firmware. Norma JEDEC JESD68.
Najczesciej zadawane pytania o naprawa BGA
Co to jest reflow BGA i kiedy go stosowac?
Reflow BGA to ponowne przelutowanie ukladu BGA przez podgrzanie go do temperatury reflow (ok. 200–250°C), co sprawia, ze kulki lutownicze ponownie sie stapially i odtwarzaja utracone polaczenia. Stosuje sie go gdy uklad utracil kontakt z PCB przez zimne luty lub pekniecia termiczne, ale sam uklad scalony jest sprawny. To najtansza i najszybsza metoda – zajmuje 1–3 godziny.
Czym rozni sie reflow od reballing BGA?
Reflow to podgrzanie istniejacych kulek i ich ponowne stopienie – uklad pozostaje na plycie. Reballing to demontaz ukladu, usuwanie starych kulek, nowe kulki przez sito szablonowe i ponowne wlutowanie. Reballing jest konieczny gdy kulki sa mocno utlenione, uszkodzone mechanicznie lub gdy uklad wymaga wymiany na inny.
Jak wyglada inspekcja X-Ray polaczen BGA?
Inspekcja X-Ray to jedyna metoda niedestrukcyjna umozliwiajaca ocene jakosci wszystkich polaczen BGA pod ukladem – bez jego demontazu. Wiazka rentgenowska przenika przez PCB i uklad, ujawniajac pekniecia, zimne luty, mostkowania i brakujace kulki. Wykonujemy inspekcje przed naprawa (diagnoza), po reflow (weryfikacja) i po reballing (odbior jakosci).
Ile kosztuje naprawa BGA?
Reflow BGA jednego ukladu: 600–1 500 zl. Reballing BGA: 900–2 500 zl. Inspekcja X-Ray: 350–600 zl. Wymiana ukladu BGA (CPU, GPU, FPGA) z reballing: 1 200–4 500 zl. Dla porownania nowy modul lub sterownik: 5 000–35 000 zl + czas oczekiwania 4–16 tygodni. Naprawa BGA pozwala zaoszczedzic 70–90% kosztow wymiany.
Jakie uklady BGA mozna naprawic metoda reflow/reballing?
Naprawiamy wszystkie rodzaje ukladow BGA: procesory (CPU) – Intel, AMD, ARM; karty graficzne (GPU) – NVIDIA, AMD; uklady FPGA – Xilinx, Intel/Altera, Lattice; pamieci DDR2/3/4/5 i LPDDR; mikrokontrolery BGA – STM32, NXP i.MX; chipy komunikacyjne – Ethernet, CAN, SERDES; sterowniki przemyslowe PLC, falowniki, panele HMI.
Jak dlugo trwa naprawa BGA?
Reflow BGA z inspekcja i testami: 1 dzien roboczy. Reballing BGA z X-Ray i testami: 2–3 dni robocze. Wymiana ukladu BGA na nowy z pelnym reballing: 3–5 dni roboczych. Diagnostyka rentgenowska (X-Ray) bez naprawy: tego samego dnia. W trybie ekspresowym realizujemy w 24–48 godzin.
Sterownik PLC Siemens S7-400 – CPU BGA utracil kontakt po nagrzaniu. Inspekcja X-Ray potwierdzila zimne luty. Reflow + weryfikacja X-Ray. Sterownik pracuje od 14 miesiecy bez usterki.
Falownik Danfoss FC302 – chip DSP BGA, brak komunikacji CAN. Reballing z wymiana kulki na SAC305. Testy dynamiczne pod obciazeniem. Falownik sprawny.
Karta FPGA Xilinx Artix-7 w systemie vision – niestabilna inicjalizacja PL. X-Ray ujawnil mostkowanie 3 kulek. Reballing, underfill. Karta stabilna od 8 miesiecy.
Serwis stacjonarny: Knurow (Slaskie) – odbiory kurierskie z calej Polski. Dojazd mobilny: Slask, Malopolska, Dolny Slask – diagnoza na miejscu.
Ekspresowa naprawa BGA – 24 godziny
Wyslesz urzadzenie kurierem dzisiaj – jutro mamy diagnozee X-Ray i plan naprawy. W trybie ekspresowym (doplata 50%) realizujemy reflow tego samego dnia. Kazda naprawa z gwarancja 12 miesiecy.
