Naprawa Płyt Elektronicznych – Lutowanie BGA, Reverse Engineering
Zaawansowana naprawa elektroniki przemysłowej: lutowanie BGA z inspekcją X-Ray, diagnostyka, identyfikacja usterek, rekonstrukcja projektów.

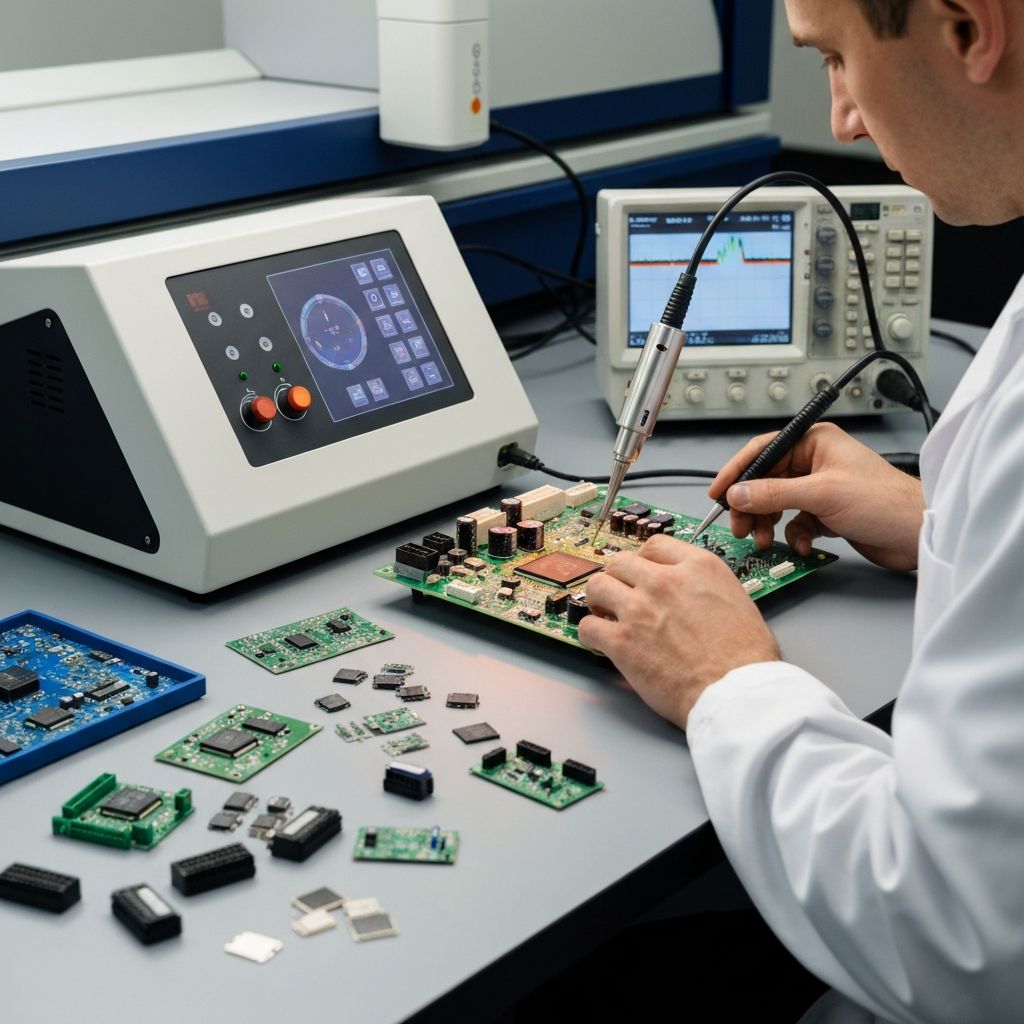

Serwis BGA – stacja rework IR, inspekcja X-Ray, lutowanie SMD – naprawa sterowników przemysłowych
Dlaczego płyty elektroniczne się psują?
Współczesna elektronika przemysłowa używa miniaturowych komponentów BGA (Ball Grid Array). Wysokie temperatury, wibracje i cykle termiczne powodują pękanie połączeń lutowniczych. Naprawa BGA wymaga specjalistycznego sprzętu – stacji IR BGA, inspekcji rentgenowskiej i wieloletniego doświadczenia w elektronice przemysłowej.
Usługi naprawy elektroniki przemysłowej
Lutowanie BGA
Wymiana procesorów BGA, FPGA, DSP, pamięci Flash – stacja IR/konwekcja
Reballing BGA
Naprawa lub wymiana kulek lutowniczych – siatka 0,3–1,5 mm
Lutowanie SMD
Wymiana rezystorów 0402, kondensatorów, IC SOIC, QFP, LGA
Diagnostyka elektroniki
Oscyloskop 4-kan., analizator logiczny, JTAG boundary scan
Reverse Engineering
Odtworzenie schematu, przeprojektowanie PCB – do brakujących części
Rekonstrukcja firmware
Odczyt i programowanie Flash SPI, EEPROM, MCU (ST, NXP, PIC)
Najczęstsze usterki płyt elektronicznych
- Płyta włącza się, ale nic nie działa – przepalone połączenia BGA, zwarcie
- Niestabilna praca elektroniki – cykliczne zerwania połączeń BGA pod wpływem temperatury
- Brak komunikacji UART/SPI/I2C/CAN – uszkodzony mikrokontroler lub złe połączenia
- Wysokie zużycie prądu w spoczynku – zwarcie na PCB lub przepalony stabilizator
- Stary projekt bez części zamiennych – reverse engineering i przeprojektowanie
- Utrata firmware – uszkodzona pamięć Flash, konieczny odczyt i ponowne zaprogramowanie
Sprzęt, którym pracujemy
- Stacja BGA IR/konwekcja – HAKKO FR-811, Zeph BGA rework station
- Inspekcja X-Ray – mikroskopia rentgenowska złączy BGA
- Oscyloskop 4-kanałowy 1 GHz – Rigol DS1054Z, Keysight InfiniiVision
- Analizator logiczny 34-kan. – Saleae Logic Pro – dekodowanie SPI, I2C, UART, CAN
- Programator Flash/JTAG – J-Link, ST-LINK, XELTEK – odczyt i zapis pamięci
- Multimetr Fluke 87V – pomiary rezystancji, napięć, pojemności
Proces naprawy płyty elektronicznej
- Inspekcja wizualna + X-Ray – szukanie przepalonych komponentów i pękniętych palitek BGA
- Pomiar rezystancji i napięć – testowanie połączeń, lokalizacja zwarć
- Usunięcie uszkodzonego komponentu – gorące powietrze, bez uszkodzenia PCB
- Czyszczenie padu lutowniczego – usunięcie starej cyny, topnika, zanieczyszczeń
- Naniesienie pasty lutowniczej lub reballing – przez sito lub ręcznie
- Lutowanie przez piec reflow lub stację IR – precyzyjna krzywa temperaturowa
- Testy funkcjonalne – weryfikacja działania wszystkich funkcji
Koszty naprawy elektroniki
- Diagnoza: 200–500 zł
- Lutowanie BGA jednego komponentu: 500–2 000 zł
- Wymiana SMD (rezystor, kondensator): 50–200 zł
- Reverse engineering schematu: 2 000–5 000 zł
- Pełna naprawa sterownika: 1 500–4 000 zł
Porównanie: Naprawa vs Wymiana
Nowy sterownik/elektronika: 5 000–20 000 zł + 4–12 tygodni oczekiwania
Naprawa BGA: 1 000–2 500 zł, gotowe w 5–7 dni
Oszczędność: 2 500–17 500 zł!
Odbiór i wysyłka kurierska – ostrożnie zapakowane. Serwis mobilny – Śląsk, Małopolska, Dolny Śląsk.
