Krótka odpowiedź
Jeśli w JCB silnik pracuje, a hydraulika nie reaguje (często działa wtedy tylko jazda), przyczyną jest zwykle blokada hydrauliki wprowadzona przez sterownik: brak sygnału zezwolenia (siedzisko, pulpit), brak ciśnienia sterowania, uszkodzona wiązka albo uszkodzone wyjścia sterownika hydrauliki. Zanim wymienisz pompę, sprawdź zasilanie, bezpieczniki, masy i odczytaj kody błędów. Jeśli diagnostyka wskazuje na sterownik, naprawiamy go komponentowo i odsyłamy z gwarancją 6 miesięcy.

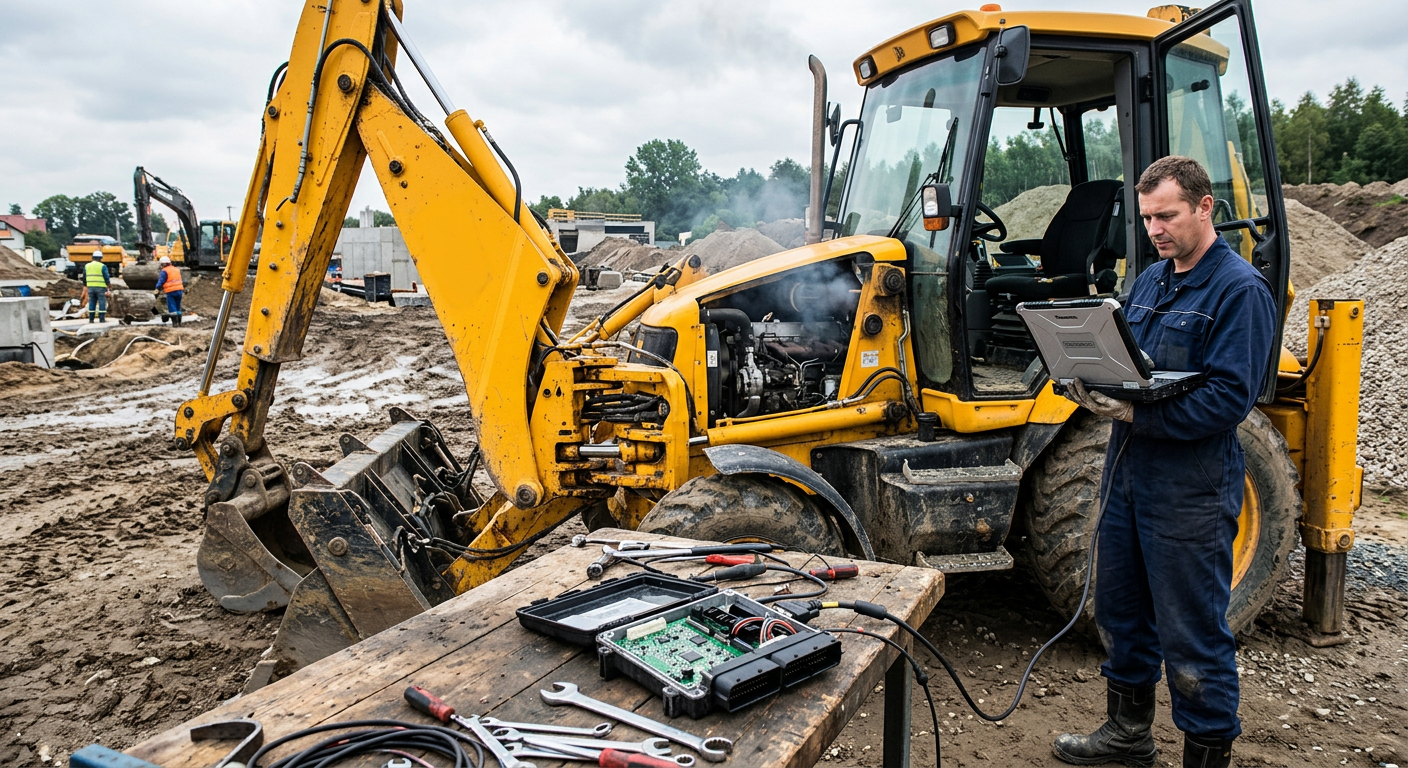

Silnik odpala, a hydraulika w JCB nie działa – o co chodzi
To jedno z najczęstszych zgłoszeń dotyczących maszyn budowlanych: koparka lub koparko-ładowarka JCB uruchamia silnik bez problemu, kontrolki na desce rozdzielczej się świecą, ale wysięgnik, łyżka, ramię i podpory nie reagują na joysticki. W części maszyn działa tylko jazda, ponieważ napęd jezdny jest sterowany niezależnie od hydrauliki roboczej. Operator ma wrażenie, że maszyna jest sprawna, a mimo to nie da się na niej pracować.
W nowoczesnych maszynach JCB hydrauliką zarządza elektronika. Sterownik sprawdza warunki bezpieczeństwa (obecność operatora, położenie dźwigni blokady, ciśnienie sterowania, poprawność sygnałów z joysticków) i dopiero wtedy załącza zawory odciążające oraz proporcjonalne. Wystarczy, że jeden z warunków nie zostanie spełniony albo sterownik straci możliwość załączenia wyjścia, a hydraulika pozostaje wyłączona mimo działającego silnika i sprawnej pompy.
Cała Polska
Odbiór kurierem z każdego miasta
Naprawa komponentowa
Tranzystory, stabilizatory, luty, złącza
6 miesięcy gwarancji
Test wyjść i komunikacji po naprawie
Pon–pt 8:00–16:00
Szybka reakcja w dni robocze
Dlaczego działa tylko jazda, a hydraulika nie
W koparko-ładowarkach JCB (3CX, 4CX, 5CX) skrzynia biegów i hydraulika robocza to dwa różne układy. Skrzynią steruje własny moduł, a hydrauliką roboczą (koparka, ładowarka, podpory) zarządza odrębna część elektroniki wraz z układem ciśnienia sterowania (servo). Gdy ten drugi układ nie dostaje zezwolenia, jazda działa normalnie, a żadna funkcja robocza nie reaguje. Dla operatora jest to bardzo mylące, bo maszyna „żyje”, a praca stoi.
W koparkach gąsienicowych i kołowych (JS, JZ, Hydradig) jazda także jest hydrauliczna, dlatego mechanizm bywa inny. Wtedy częściej mamy do czynienia z brakiem sygnału z joysticków, błędem regulacji pompy, uszkodzonymi zaworami proporcjonalnymi albo komunikacją między modułami. Zawsze więc ustalamy, w której rodzinie maszyn pracujemy i jak zbudowane są jej układy.
Modele JCB, które najczęściej trafiają do nas z tym problemem
Poniżej rodziny maszyn JCB, w których występują objawy zablokowanej hydrauliki. Dokładną konfigurację ustalamy po numerze części sterownika i numerze seryjnym maszyny, ponieważ nawet w obrębie jednej serii spotykane są różne generacje elektroniki.
| Rodzina | Modele | Uwagi serwisowe |
|---|---|---|
| Koparko-ładowarki | 3CX, 4CX, 5CX, 3CX Compact, Midi CX | Najpopularniejsze maszyny JCB w Polsce. Jazda i hydraulika robocza są sterowane niezależnie, dlatego przy zablokowanej hydraulice maszyna często nadal jedzie. |
| Koparki gąsienicowe | JS130, JS145, JS160, JS180, JS200, JS210, JS220, JS240, JS290, JS330, JS370 | Elektronika steruje pompami, zaworami proporcjonalnymi i trybami pracy. Typowe są błędy sterownika pompy, czujników ciśnienia i joysticków. |
| Koparki kołowe | JZ70, JZ140, Hydradig | Dodatkowe sterowanie osiami, blokadami i stabilizatorami. Awaria może zablokować hydraulikę przy sprawnym silniku. |
| Ładowarki teleskopowe | Loadall 525, 531, 535, 541, 550 | Elektroniczne zabezpieczenia momentu obciążenia (LMI/RCL) potrafią odciąć funkcje hydrauliczne po wykryciu błędu czujnika. |
| Miniładowarki i minikoparki | Teleskopowe 8018, 8025, 8035, 8085; ładowarki Robot | Mniejsze sterowniki, ale te same zasady: blokada hydrauliki po utracie sygnału z czujnika siedziska, pulpitu lub zaworów. |
Objawy awarii i ich najczęstsze przyczyny
Poniższa tabela pomaga wstępnie ocenić, czy problem leży w instalacji (zasilanie, bezpieczniki, wiązka), w komponentach zewnętrznych (czujniki, joysticki, zawory) czy w samym sterowniku.
| Objaw | Najczęstsze przyczyny |
|---|---|
| Silnik odpala, hydraulika nie działa wcale, jazda działa | Zablokowana hydraulika robocza przez ECU: brak sygnału z czujnika siedziska lub pulpitu, błąd przekaźnika odblokowania, brak ciśnienia sterowania (servo), uszkodzone wyjście sterownika do zaworu odciążającego. |
| Nic nie reaguje na joysticki, kontrolki się świecą | Brak zasilania zaworów proporcjonalnych, spalony tranzystor wyjściowy w sterowniku, przerwa w wiązce, uszkodzone złącze Deutsch, błąd magistrali CAN. |
| Hydraulika działa chwilę po starcie i gaśnie | Przegrzewający się stopień wyjściowy, pęknięte luty na płycie, niestabilne zasilanie 5 V lub 12 V, korozja na masach. |
| Niektóre funkcje działają, inne nie (np. wysięgnik tak, łyżka nie) | Uszkodzony pojedynczy kanał wyjściowy sterownika, przerwana cewka zaworu, błąd czujnika położenia joysticka. |
| Maszyna jedzie, ale nie reaguje na żadne funkcje robocze po pożarze lub zalaniu kabiny | Zalany lub skorodowany sterownik, zwarcia na płycie, wypalone ścieżki zasilania. Konieczna kontrola całej płyty. |
| Hydraulika zanika po mycie maszyny lub deszczu | Wilgoć we wtykach, korozja pinów, wnikanie wody do obudowy sterownika, zwarcia powierzchniowe. |
| Błąd po wymianie akumulatora lub spawaniu na maszynie | Przepięcie lub odwrotna polaryzacja, uszkodzone zabezpieczenia i stabilizatory zasilania w sterowniku. |
| Pompa nie wydaje ciśnienia mimo pracy silnika | Błąd regulatora pompy, brak sterowania proporcjonalnego zaworem, uszkodzenie hydrauliczne – dlatego zawsze zaczynamy od pomiaru ciśnienia. |
Typowe błędy sterownika hydrauliki JCB
Dokładna lista kodów zależy od modelu i generacji maszyny, więc nie istnieje jedna uniwersalna tabela dla całej marki. Można za to wyodrębnić kategorie błędów, które powtarzają się w sterownikach hydrauliki i ECU. Znaczenie konkretnego kodu zawsze weryfikuje się w dokumentacji serwisowej maszyny, a odczyt wykonuje się przez JCB ServiceMaster lub kompatybilny interfejs.
| Kategoria błędu | Co zwykle oznacza |
|---|---|
| Blokada hydrauliki / brak odblokowania servo | Sterownik nie dostaje warunku zezwolenia (siedzisko, pulpit, wyłącznik bezpieczeństwa) albo nie potrafi załączyć przekaźnika lub zaworu odblokowującego. Hydraulika jest wyłączona, a jazda zostaje. |
| Błąd wyjścia zaworu proporcjonalnego | Sterownik zgłasza zwarcie lub przerwę na wyjściu PWM do cewki. Przyczyną bywa cewka, wiązka albo sam tranzystor wyjściowy w sterowniku. |
| Błąd czujnika ciśnienia | Sygnał poza zakresem lub zasilanie 5 V czujnika zapadnięte. Sterownik może ograniczyć lub wyłączyć funkcje robocze. |
| Błąd joysticka / pedału | Rozbieżność kanałów potencjometrów lub czujników Halla, uszkodzone zasilanie referencyjne. Brak sygnału kończy się brakiem ruchu. |
| Błąd komunikacji CAN | Moduł nie odpowiada na magistrali. Powodem jest przerwana wiązka, skorodowane złącze, uszkodzony transceiver albo niskie napięcie zasilania. |
| Niskie lub wysokie napięcie zasilania | Słaby akumulator, zła masa, przepięcia po spawaniu lub ładowaniu awaryjnym. Sterownik wchodzi w tryb ochronny. |
| Uszkodzenie wewnętrzne sterownika | Błąd pamięci, procesora lub stopnia wyjściowego. Wymaga naprawy komponentowej na stole. |
Uwaga: nie kasuj błędów bez odczytu
Skasowanie kodów bez zapisu ich treści utrudnia diagnostykę. Jeśli maszyna ma zapisane zdarzenia, zrób zdjęcie ekranu lub zapisz kody przed jakąkolwiek ingerencją. To najczęściej najcenniejsza informacja dla serwisu elektroniki.
Co może być uszkodzone wewnątrz sterownika hydrauliki
Gdy zasilanie, bezpieczniki i wiązka są sprawne, a kody błędów wskazują na wyjścia lub komunikację, pozostaje sterownik. Z naszego doświadczenia najczęściej uszkodzeniu ulegają elementy odpowiedzialne za wyjścia do cewek zaworów, zasilanie wewnętrzne oraz komunikację.

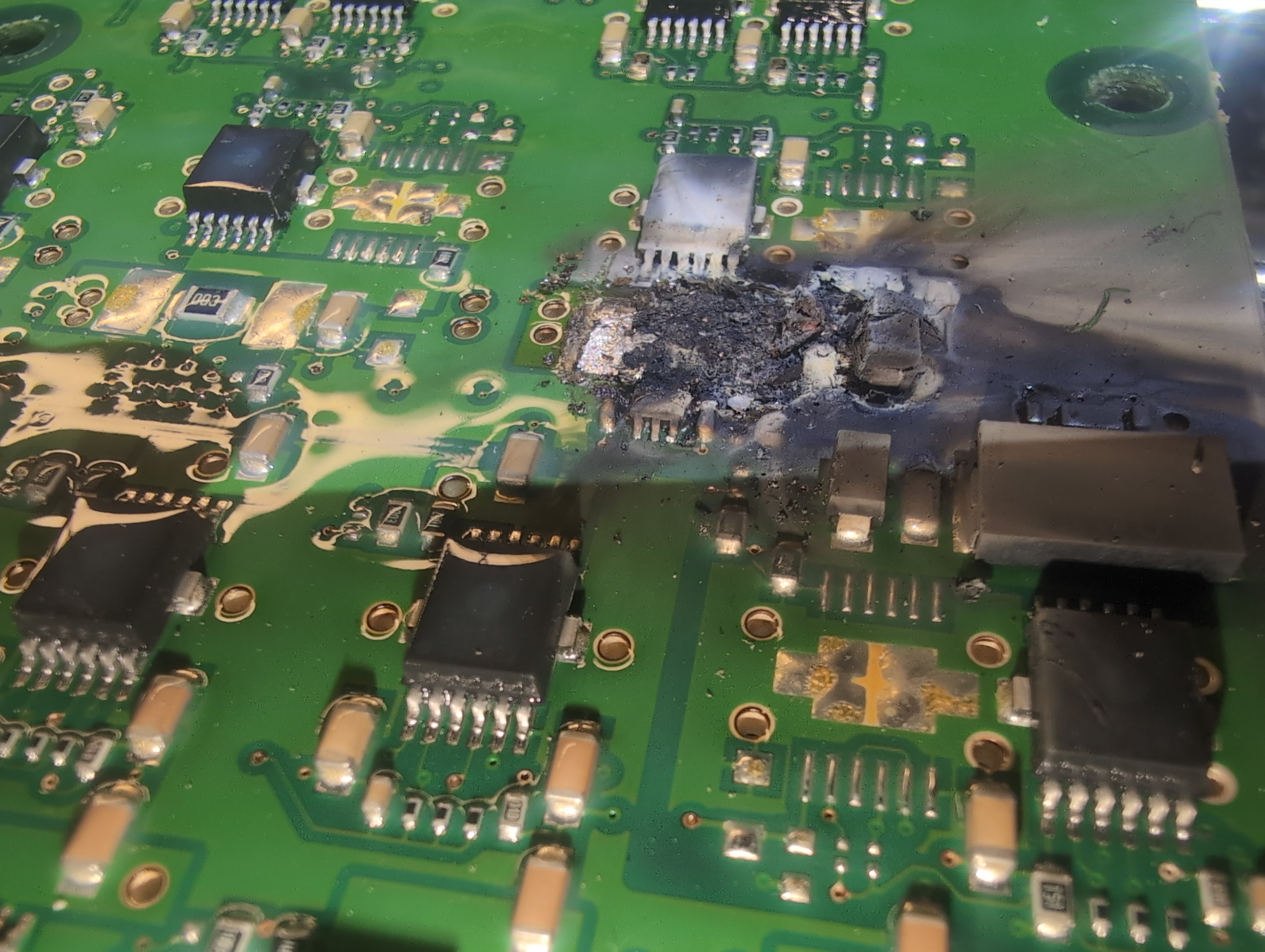

Spalone tranzystory mocy na wyjściach do zaworów
Zwarcie w cewce zaworu, zawilgocony wtyk albo przepięcie potrafi wypalić tranzystor mocy na wyjściu sterownika. Skutkiem jest brak sterowania zaworem, a więc brak ruchu danej funkcji hydraulicznej. W cięższych przypadkach temperatura uszkadza także sąsiednie ścieżki i pola lutownicze, co widać na zdjęciu poniżej.
Uszkodzone stabilizatory i zasilanie wewnętrzne
Sterownik zawiera przetwornice i stabilizatory, które tworzą napięcia dla procesora, czujników i komunikacji. Po przepięciu (np. spawanie na maszynie bez odłączenia akumulatora, rozruch z pomocą zewnętrzną) potrafią one przestać pracować. Maszyna może wtedy mieć zasilone kontrolki, ale sterownik nie wystartuje poprawnie i zablokuje hydraulikę.
Pęknięte luty i wibracje
Maszyny budowlane pracują w ciągłych drganiach. Po latach pękają luty przy większych elementach (dławiki, kondensatory, złącza krawędziowe). Objaw jest zwykle przerywany: hydraulika działa chwilę, znika po uderzeniu w kabinę albo po nagrzaniu maszyny. Taka usterka wymaga dokładnej inspekcji pod mikroskopem.
Korozja po zalaniu i myciu maszyny
Woda w kabinie, mycie ciśnieniowe lub zalana wiązka powodują korozję pinów i płytki. Samo osuszenie rzadko wystarcza. Konieczne jest mycie płytki w kąpieli ultradźwiękowej, wymiana skorodowanych elementów i test pod obciążeniem. Im szybciej sterownik trafi do serwisu, tym większa szansa na pełne odzyskanie funkcji.

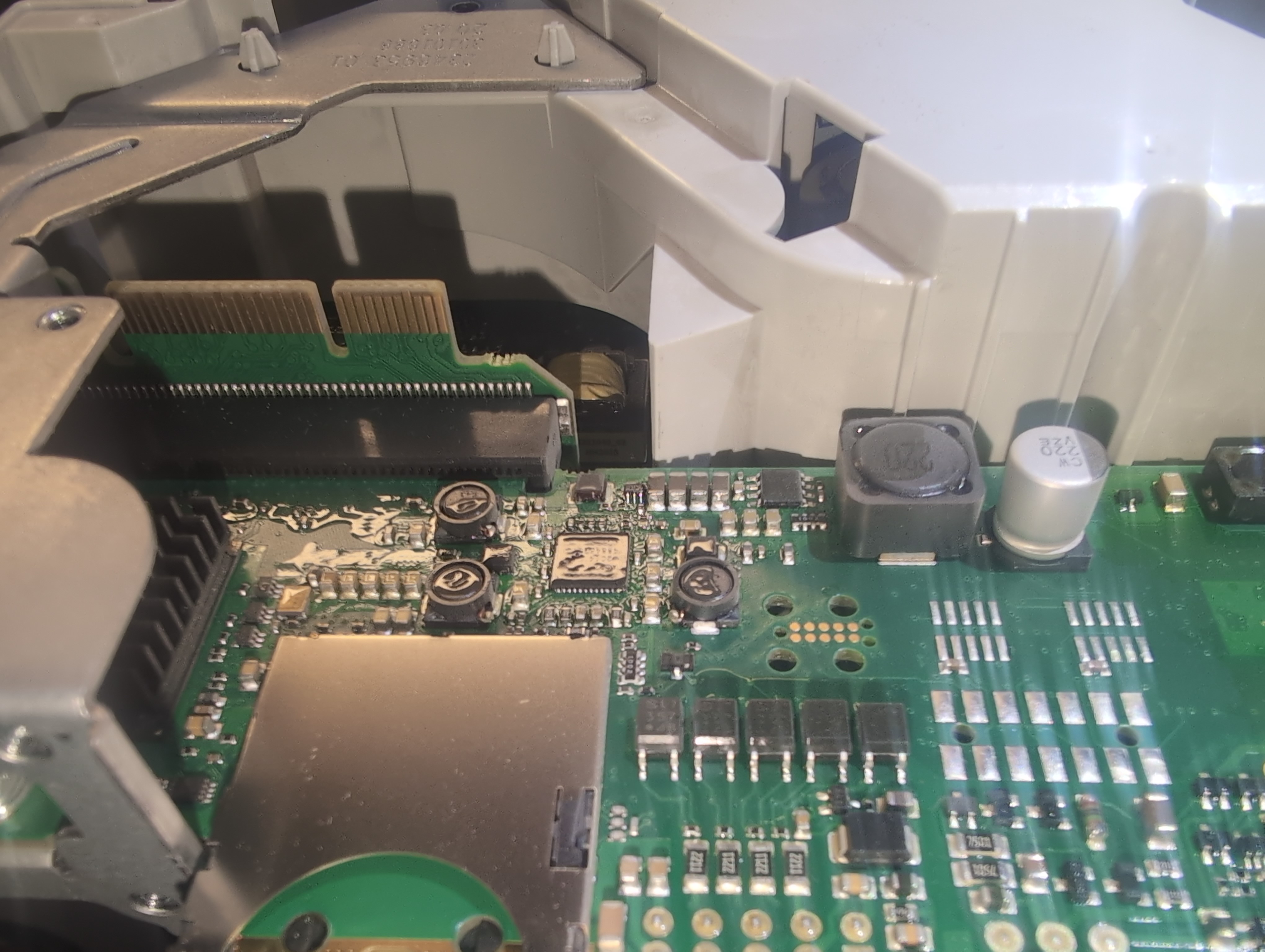

Złącze krawędziowe, dławiki i kondensatory
W wielu modułach spotykamy złącza krawędziowe łączące płytki, dławiki przetwornic oraz kondensatory elektrolityczne. Złącze potrafi utlenić się lub poluzować, a kondensator traci pojemność, co powoduje spadki napięć i losowe błędy. Poniżej płytka sterownika po kontroli i naprawie, z widocznymi elementami zasilania i rzędem tranzystorów wyjściowych.
Diagnostyka na maszynie – kolejność, którą polecamy
- Akumulator i zasilanie – napięcie bez obciążenia i podczas rozruchu, stan klem, masy na ramie i silniku. Słaba masa potrafi wywołać dziesiątki mylących błędów.
- Bezpieczniki i przekaźniki – bezpieczniki sterownika, przekaźnik odblokowania hydrauliki, przekaźniki zaworów. Zamień przekaźniki miejscami, jeśli są identyczne, i sprawdź reakcję.
- Czujniki zezwolenia – czujnik siedziska, wyłącznik pulpitu lub dźwigni blokady. Ich uszkodzenie imituje awarię sterownika.

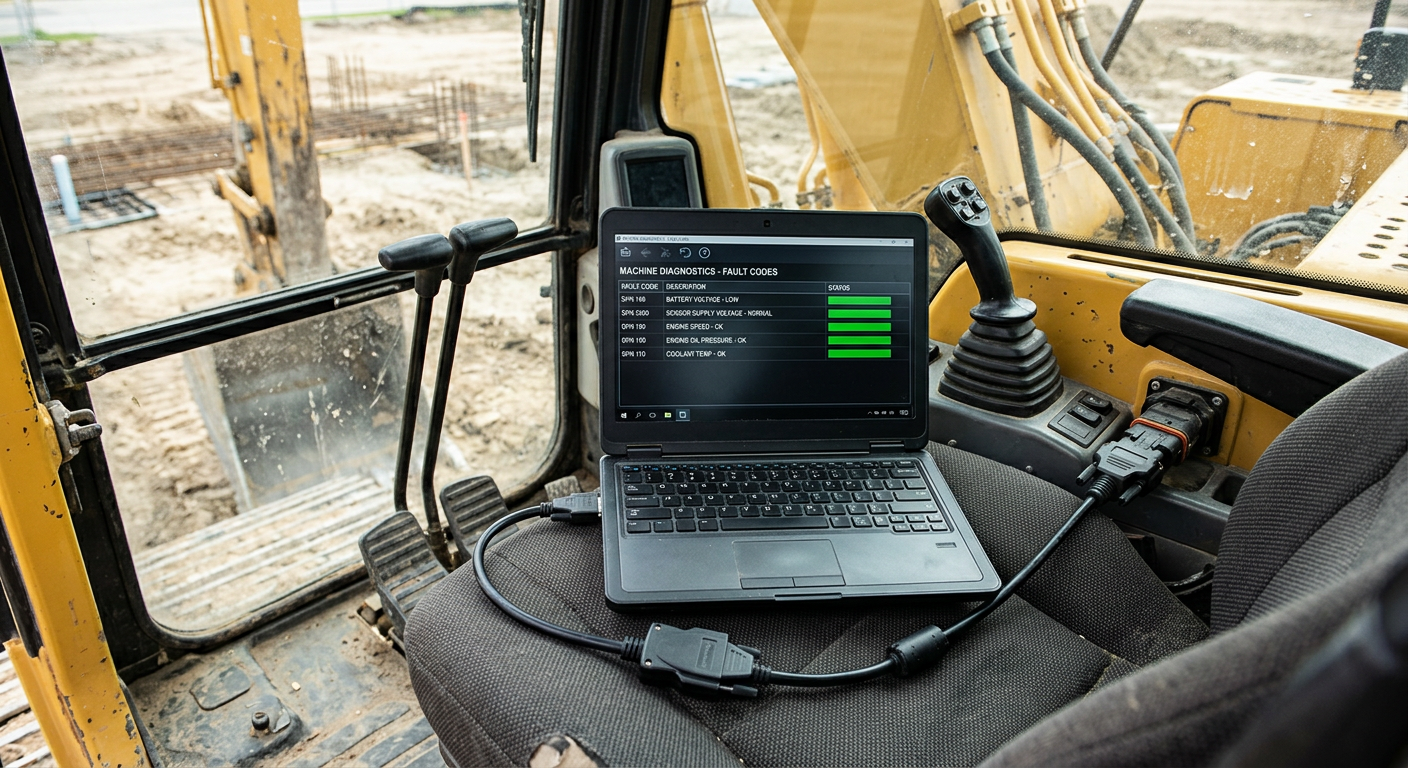

- Odczyt kodów błędów – JCB ServiceMaster lub interfejs kompatybilny. Zapisz wszystkie kody przed kasowaniem.
- Ciśnienia – ciśnienie główne i ciśnienie sterowania (servo) mierzone manometrem. Jeśli ciśnienia są poprawne, a funkcje nie działają, wina leży po stronie elektryki.
- Magistrala CAN – pomiar rezystancji (ok. 60 Ω między CAN-H i CAN-L), sprawdzenie, który moduł nie odpowiada.
- Zawory i cewki – pomiar rezystancji cewek, sprawdzenie sygnału PWM na wyjściach i ciągłości wiązki.
- Sterownik na stole – dopiero wtedy, gdy powyższe kroki wskazują na elektronikę.
Przyczyny poza sterownikiem – o czym warto pamiętać
Wiązka elektryczna i złącza Deutsch
Wibracje, wilgoć i myszy potrafią uszkodzić wiązkę, a korozja pinów w złączach Deutsch generuje przerwy i spadki napięć. Przy brakach sygnałów warto delikatnie poruszać wiązką podczas odczytu parametrów na żywo, aby wykryć przerwy chwilowe.
Czujniki ciśnienia i położenia
Czujnik ciśnienia sterowania, czujniki joysticków i czujniki położenia wysięgnika wysyłają sygnały, bez których sterownik nie pozwala na pracę. Uszkodzony czujnik imituje awarię sterownika, więc zawsze weryfikujemy go przed demontażem modułu.

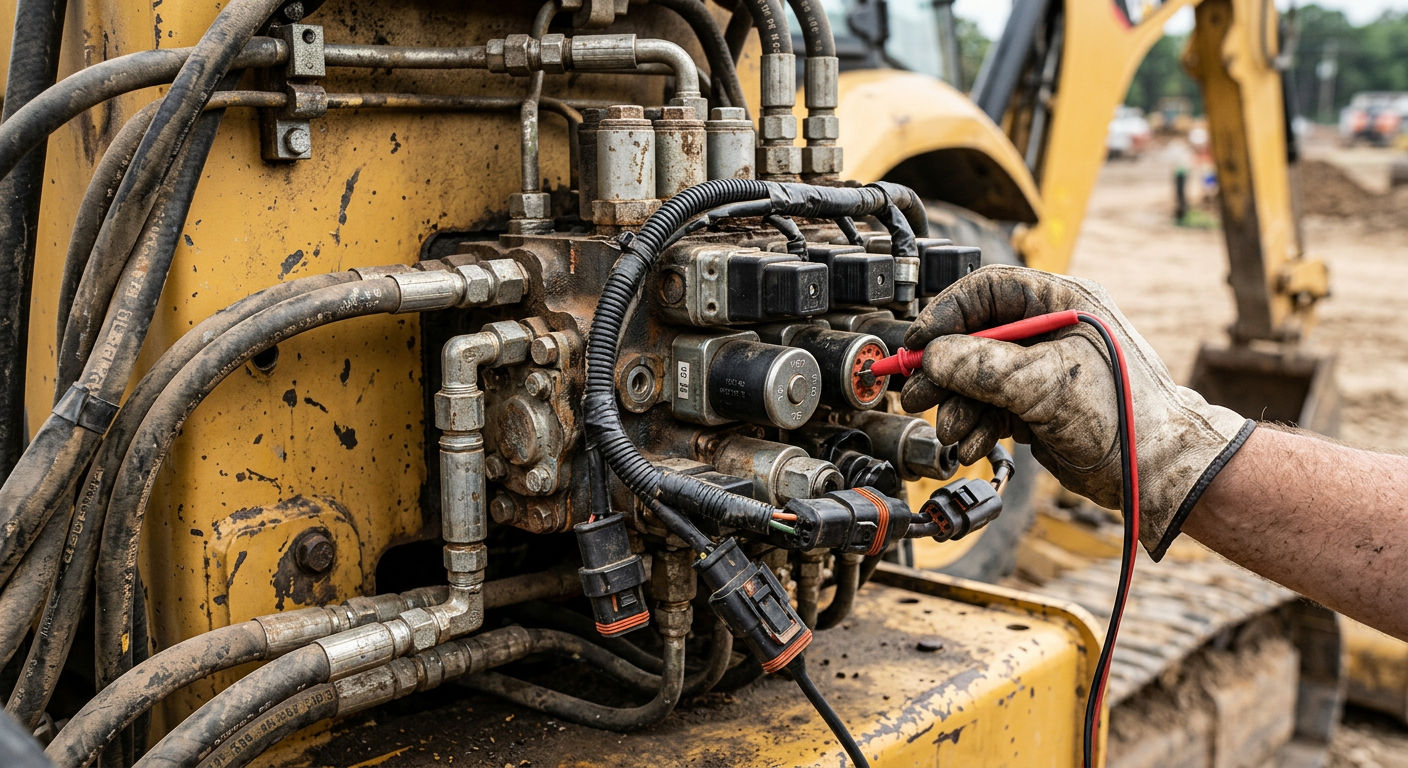

Zawory i pompa
Zablokowany zawór pierwszeństwa, zacięty zawór odciążający albo zużyta pompa dają objawy podobne do awarii elektroniki. Dlatego zawsze zaczynamy od pomiaru ciśnień. Gdy ciśnienie jest za niskie przy poprawnym sterowaniu, problem jest hydrauliczny i należy go zgłosić do serwisu mechanicznego.
Wymiana sterownika na używany
Używany sterownik z innej maszyny często nie zadziała bez przeprogramowania, bo jest powiązany z konfiguracją maszyny. Zamiast ryzykować zakup w ciemno, bezpieczniejszą drogą jest naprawa oryginalnego modułu, który zachowuje parametry maszyny.
Jak wygląda naprawa sterownika hydrauliki JCB w ACORE
- Zgłoszenie – telefon lub e-mail z modelem maszyny, numerem części sterownika, opisem objawów i kodami błędów.
- Odbiór – wysyłka kurierem z dowolnego miasta w Polsce lub dostarczenie osobiste do Knurowa.
- Bezpłatna diagnostyka – inspekcja płytki pod mikroskopem, pomiary zasilaczy, wyjść i komunikacji.
- Wycena indywidualna – przesyłamy zakres prac do akceptacji, bez ukrytych kosztów.
- Naprawa komponentowa – wymiana uszkodzonych tranzystorów, stabilizatorów, odtworzenie ścieżek i pól lutowniczych, mycie po zalaniu.

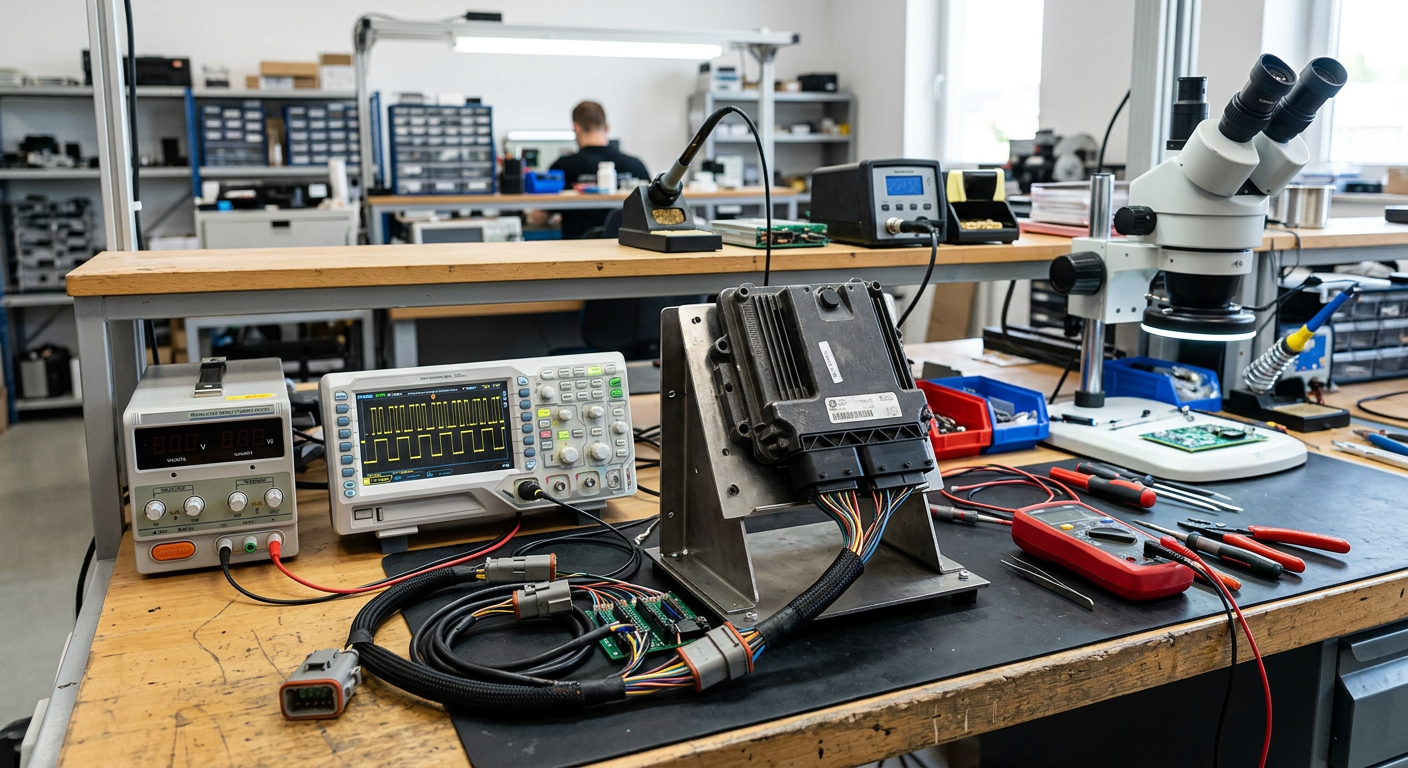

- Test na stanowisku – symulacja zezwoleń, czujników i obciążeń wyjść, kontrola komunikacji CAN.
- Wysyłka z 6-miesięczną gwarancją i opisem wykonanych prac.
Jak przygotować zgłoszenie
Prześlij zdjęcie tabliczki sterownika (numer części JCB), tabliczki maszyny z numerem seryjnym, ekranu z kodami błędów oraz krótki opis: czy jazda działa, które funkcje nie reagują, czy awaria pojawiła się nagle, po zalaniu, myciu albo po spawaniu. Im więcej informacji, tym szybciej zawęzimy przyczynę.
Jak spakować sterownik do wysyłki
Wyłącz zasilanie i odłącz akumulator, zrób zdjęcie podłączeń, odłącz wtyki i zabezpiecz sterownik w sztywnym kartonie z wypełnieniem. Nie wysyłaj modułu w luźnej torbie: piny złączy i obudowa łatwo ulegają uszkodzeniu w transporcie. Dołącz kartkę z danymi kontaktowymi oraz opisem usterki.
Naprawa sterowników JCB – miasta w całej Polsce
Obsługujemy firmy budowlane, wypożyczalnie sprzętu, zakłady komunalne, kopalnie odkrywkowe i gospodarstwa z każdego województwa. Najwięcej zgłoszeń przychodzi z regionów o dużej liczbie inwestycji: mazowieckiego, małopolskiego, dolnośląskiego, wielkopolskiego, pomorskiego, łódzkiego i śląskiego, ale odbieramy sterowniki kurierem także z mniejszych miejscowości. Na Śląsku oferujemy dodatkowo dojazd do firmy w dni robocze.
Najczęściej zgłaszają się klienci szukający: naprawa sterownika hydrauliki JCB Warszawa, JCB 3CX nie działa hydraulika Kraków, naprawa elektroniki koparki JCB Wrocław, serwis sterowników JCB Poznań, JCB JS220 brak hydrauliki Gdańsk, naprawa ECU JCB Łódź, serwis elektroniki maszyn budowlanych Katowice i naprawa sterownika koparko-ładowarki Szczecin.
Dla kogo naprawiamy elektronikę koparek JCB
Naszymi klientami są firmy budowlane i drogowe, wypożyczalnie maszyn, przedsiębiorstwa komunalne, zakłady kamieniarskie i żwirownie, rolnicy oraz serwisy mechaniczne, które zlecają nam naprawę elektroniki jako wyspecjalizowanemu podwykonawcy. Jeśli prowadzisz warsztat maszyn budowlanych i szukasz partnera od sterowników, skontaktuj się z nami, ustalimy zasady współpracy przy zleceniach cyklicznych.
FAQ – naprawa sterownika hydrauliki JCB
JCB odpala, ale hydraulika nie działa i działa tylko jazda. Co to oznacza?+
W wielu maszynach JCB, zwłaszcza w koparko-ładowarkach, jazda i hydraulika robocza są sterowane niezależnie. Jeśli sterownik nie dostanie warunku zezwolenia albo nie uruchomi zaworu odblokowującego, hydraulika zostaje zablokowana, a maszyna może nadal jechać. Przyczyną bywa czujnik siedziska lub pulpitu, przekaźnik, brak ciśnienia sterowania, wiązka albo uszkodzony sterownik hydrauliki.
Czy brak hydrauliki w JCB to zawsze wina sterownika?+
Nie. Zanim odkręcisz sterownik, sprawdź bezpieczniki, przekaźniki, napięcie akumulatora, masy, wtyki Deutsch, poziom i filtry oleju oraz ciśnienie pompy i ciśnienie sterowania. Dopiero gdy zasilanie i ciśnienia są poprawne, a odczyt błędów wskazuje na wyjścia lub komunikację, podejrzenie pada na sterownik.
Jak odczytać kody błędów w JCB?+
Oficjalnym narzędziem producenta jest oprogramowanie JCB ServiceMaster z interfejsem diagnostycznym. W starszych maszynach część informacji można odczytać z panelu lub kontrolek. Znaczenie kodu zależy od modelu i generacji maszyny, dlatego zawsze porównuje się je z dokumentacją serwisową konkretnej maszyny.
Czy naprawiacie sterowniki hydrauliki JCB z całej Polski?+
Tak. Sterowniki odbieramy kurierem z całej Polski, między innymi z Warszawy, Krakowa, Wrocławia, Poznania, Gdańska, Łodzi, Szczecina, Lublina i Katowic. Na Śląsku możliwy jest także odbiór osobisty i dojazd w dni robocze w godzinach 8:00–16:00.
Co jest najczęstszą usterką wewnątrz sterownika hydrauliki?+
Najczęściej są to uszkodzone tranzystory mocy na wyjściach do zaworów (zwarcie, przepalenie), uszkodzone stabilizatory zasilania, pęknięte luty w miejscach narażonych na wibracje, korozja po zalaniu oraz uszkodzone układy komunikacji CAN. Na zdjęciach w artykule widać przykład wypalonego tranzystora i okolicznych ścieżek.
Czy naprawa sterownika jest opłacalna w porównaniu z nowym?+
W większości przypadków tak, bo nowy moduł od dystrybutora jest drogi, a czas oczekiwania bywa długi. Naprawa komponentowa przywraca oryginalny sterownik, zachowując konfigurację maszyny. Nie podajemy cen w artykule: po bezpłatnej diagnostyce przesyłamy indywidualną wycenę do akceptacji.
Czy po naprawie trzeba programować maszynę?+
Zwykle nie. Naprawiamy oryginalny sterownik, który zachowuje swoje oprogramowanie i parametry. Jeśli potrzebna jest kalibracja joysticków lub czujników, przekazujemy instrukcję albo wykonujemy ją przed odesłaniem, zależnie od modelu.
Maszyna po zalaniu lub pożarze kabiny – czy sterownik da się uratować?+
Często tak, jeśli płytka nie jest fizycznie zniszczona. Usuwamy korozję, myjemy płytkę, wymieniamy uszkodzone elementy i sprawdzamy całą ścieżkę zasilania oraz wyjścia. Im szybciej sterownik trafi do serwisu po zalaniu, tym większa szansa na pełną naprawę.
Jak przygotować sterownik JCB do wysyłki?+
Wyłącz zasilanie i odłącz akumulator, zrób zdjęcie podłączeń, odłącz wtyki, zabezpiecz sterownik w sztywnym kartonie z wypełnieniem i dołącz kartkę z danymi kontaktowymi oraz opisem objawów. Zdjęcie tabliczki (numer części JCB, model maszyny, numer seryjny) bardzo przyspiesza diagnostykę.
Czy naprawiacie także koparki innych marek (CAT, Volvo, Komatsu, Case)?+
Tak, serwisujemy elektronikę maszyn budowlanych różnych producentów. Osobno opisaliśmy między innymi sterowniki Kubota, Cummins, Deutsch EMR4 oraz hydraulikę Linde. Linki znajdziesz w sekcji powiązanych artykułów.
Ile trwa naprawa i jaką dajecie gwarancję?+
Czas zależy od zakresu uszkodzeń i dostępności części, po diagnostyce podajemy termin dla konkretnego sterownika. Na naprawę udzielamy 6 miesięcy gwarancji, a każdy sterownik przechodzi test na stanowisku z symulacją obciążeń wyjść.
Pracujecie w weekendy i całą dobę?+
Nie. Pracujemy od poniedziałku do piątku w godzinach 8:00–16:00. Zgłoszenia wysłane po tych godzinach realizujemy następnego dnia roboczego.
