Naprawa Elektroniki Koparki – Sterownik ECM, Hydraulika, CAN-bus

Koparka stoi – najczęstsze przyczyny awarii elektroniki

Koparka gąsienicowa lub kołowa zatrzymuje się z powodów elektronicznych znacznie częściej niż mechanicznych. Sterownik ECM nie wysyła sygnału zapłonu, moduł hydrauliki blokuje ruch ramienia, panel operatora wyświetla „Service Required" – każdy z tych scenariuszy oznacza unieruchomioną maszynę i rosnące koszty przestoju. Poniżej omawiamy najczęstsze usterki i kody błędów koparek, które trafiają do naszego serwisu.

Najczęstsze Google'owe pytania o naprawy koparek

• Koparka Caterpillar 320 nie odpala – błąd sterownika ECM
• Komatsu PC300 brak mocy – kod CA386 jak naprawić
• Volvo EC300 wyświetla „Check Engine" – diagnostyka CAN-bus
• Hydraulika koparki działa wolno – naprawa modułu elektrohydraulicznego
• Hitachi ZX350 błąd C077 – pump control failure naprawa
• Koparka JCB 3CX nie jedzie – awaria modułu transmisji
• AdBlue / SCR koparki nie działa – kod P20EE naprawa
• Wymiana panelu operatora koparki – cena i czas
• Naprawa okablowania koparki – złącza Deutsch korozja
• Regeneracja alternator 24V koparka – gdzie serwis Śląsk

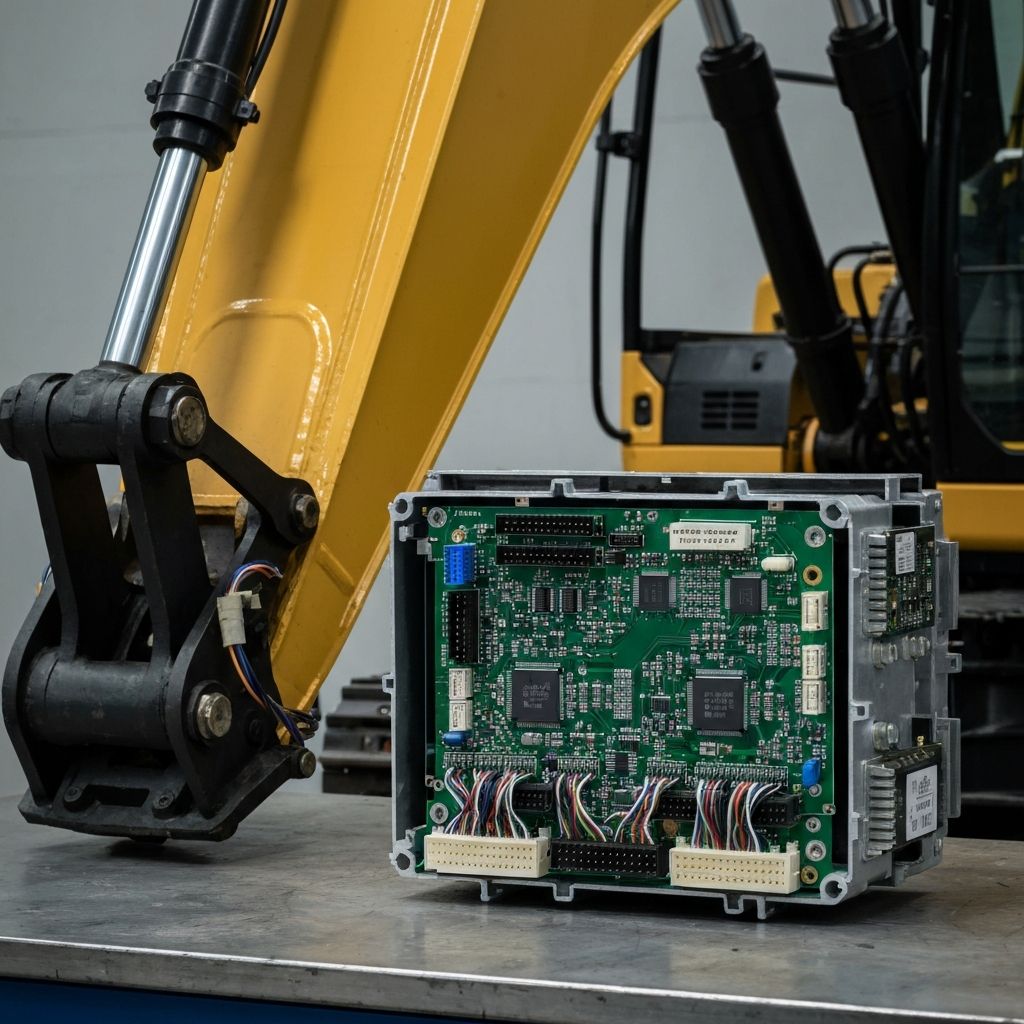

Sterowniki ECM – usterki, kody błędów i naprawa

Caterpillar (C6.6, C7, C9, C13, C15 ACERT)

Sterowniki CAT ECM są napędzane przez Bosch i mają dwa główne złącza: J1 (70-pin) i J2 (70-pin) w standardzie AMP CPC. Typowe usterki:

• Kody E360 / E2143 / E1839 – uszkodzone tranzystory sterownika wtryskiwaczy HEUI (High Pressure Extended Injection), wypalone rezystory 100 Ω/0,25 W na wejściach analogowych, przerwany przewód w wiązce J1/J2 (zwarcie pinów 15 i 32 powoduje fałszywy E2143).
• Brak komunikacji z CAT ET – uszkodzony transceiver CAN MCP2562FD lub przepalone zabezpieczenie TVS 24 V na pinie CAN-H/CAN-L.
• Ograniczenie mocy (derate) – kod E096 (Fuel Rail Pressure Low): uszkodzony czujnik ciśnienia CR (wyjście 0,5–4,5 V ratiometryczny), awaria sterownika pompy CP3/CP4 (przepalone MOSFET BTS7960).

Komatsu (SAA6D107, SAA6D114, SAA6D125)

• Kod CA495 – czujnik temperatury paliwa NTC 10 kΩ: typowo zwarty lub rozwarty, błędny odczyt powoduje ograniczenie wtrysku do 70%.
• Kod CA2185 / CA2249 – wewnętrzna awaria ECM: uszkodzona pamięć Flash (M25P128) lub FPGA (Xilinx Spartan), wymagający reflash lub wymianę układu.
• Złącze KES4/KES8 – korozja pinów 15–18 przy pracy w wodzie i błocie (typowe przy rozbiórkach i pracach ziemnych). Naprawa: czyszczenie ultradźwiękami, cynowanie końcówek, lakierowanie płytki.

Volvo CE (D5E, D6E, D8K, D13)

• MID128 PSID254 – ECM Internal Fault – pęknięte luty BGA procesora głównego (Texas Instruments TMS570) po cyklach termicznych. Naprawa: reballing BGA z wymianą kuleczek lutowniczych SAC305.
• MID136 PSID253 – TECU Fault – awaria modułu transmisji TECU (Transmission ECU), uszkodzone sterowniki sprzęgieł hydraulicznych (solenoid 12 Ω).
• MID140 – AfterTreatment system (AdBlue) – kod FMI 5: brak sygnału podgrzewacza AdBlue, uszkodzone grzałki 24 V / 300 W PTC, awaria pompy dozującej DEF.

Hitachi (ZX210, ZX300, ZX350, ZX490)

• Kod C077 – Pump Control Failure – awaria regulatora pompy hydraulicznej (sterownik EPC – Electronic Pump Control), uszkodzone cewki proporcjonalne 24 V/600 mA.
• Kod D301 – Monitor Voltage – nieprawidłowe napięcie zasilania monitora 5 V lub 12 V (uszkodzony przetwornica DC/DC TPS5430).
• System HIOS III zawieszony – firmware wymagający reflash przez port RS232 (baud rate 115200), uszkodzona pamięć NAND Flash.

JCB (3CX, 4CX, JS220, JS290)

• Błąd LiveLink – brak połączenia telematycznego – uszkodzony moduł GSM/GPRS SIM900, rozładowany superkondensator 1 F / 5,5 V podtrzymujący RTC.
• Moduł transmisji automatycznej (4CX) – kody P0700–P0730: uszkodzone elektrozawory skrzyni PowerShuttle, awaria czujników prędkości wałka (ABS Hall 5 V).
• Awaria joysticka elektrycznego – zużyty potencjometr hallowy 5 kΩ, niecentrujący się (brak sygnału „zero" w magistrali CAN), blokada hydrauliki.

Tabela najczęstszych kodów błędów koparek

Typowe usterki hydrauliki elektrycznej koparki

• Zawory proporcjonalne (Bosch Rexroth / Parker) – uszkodzone cewki 24 V DC (rezystancja 22–50 Ω), przepalone sterowniki MOSFET w module IQAN-MC3.
• Przetworniki ciśnienia hydraulicznego – sygnał 4–20 mA lub 0,5–4,5 V wychodzi poza zakres (zatkany port pomiarowy, pęknięta membrana ceramiczna).
• Enkodery obrotu ramienia (koparki kołowe) – uszkodzony enkoder absolutny SSI 12-bit, błędne odczyty kąta obrotu powodujące blokadę ruchów.
• Czujniki temperatury oleju hydraulicznego – NTC Pt100 zwarty lub rozwarty, powoduje przegrzanie oleju bez alarmu (ryzyko uszkodzenia pomp).

Naprawa instalacji elektrycznej koparki

Wiązki elektryczne koparek pracują w ekstremalnych warunkach: woda, błoto, olej, drgania, temperatury od -30°C do +80°C. Najczęstsze problemy:

• Korozja złącz Deutsch DT06-2S / DT06-12SA / DT06-16SA – przerywane błędy, trudne do diagnostyki
• Przepalone przewody przy elementach układu wydechowego (DPF, SCR) – temperatury powyżej 600°C
• Uszkodzone bezpieczniki główne 24 V (100–300 A ANL lub MAXI) po zwarciu
• Przerwy w wiązce sterowania elektrozaworami hydrauliki – trudne do znalezienia bez tracera kabli
• Awaria przekaźników starter relay 24 V / 100 A – rdza na styku, brak startu silnika

Zasięg serwisu – miasta w promieniu 100 km od Gliwic

Serwisujemy koparki na terenie całego Śląska, Małopolski i Opolszczyzny. Mobilny serwis dojeżdża do maszyny – bez konieczności transportu:

Procedura serwisowa koparki krok po kroku

1. Zbieranie kodów DTC przez oprogramowanie producenta – CAT ET, Komatsu Servicemaster, Volvo PTT lub JCB ServiceMaster 4. Pobieramy aktywne kody, historię zdarzeń i dane eksploatacyjne (godziny pracy, cykle regeneracji DPF).
2. Pomiar napięcia akumulatorów i alternatorów – napięcie ładowania powinno wynosić 27,2–28,4 V (24 V system), pobór prądu rozrusznika max 600 A.
3. Analiza magistrali CAN J1939 – pomiar rezystancji terminatorów (2 × 120 Ω = 60 Ω), oscyloskopowe sprawdzenie przebiegów CAN-H/CAN-L (amplituda różnicowa 2 V), identyfikacja modułu zakłócającego magistralę.
4. Diagnostyka termowizyjna – identyfikacja przegrzewających się elementów (IGBT, MOSFET, shunty) kamerą Fluke Ti450.
5. Naprawa lub wymiana uszkodzonego modułu – lutowanie SMD/BGA, reflash firmware, naprawa złącz, wymiana elementów mocy.
6. Test funkcjonalny – rozruch silnika, test hydrauliki pod pełnym obciążeniem, weryfikacja braku aktywnych kodów błędów, pomiar parametrów w czasie rzeczywistym.

Najczęściej zadawane pytania (FAQ)

Ile kosztuje naprawa elektroniki koparki Caterpillar / Komatsu?

Naprawa sterownika ECM: 1 000–4 500 zł (nowy oryginał: 12 000–30 000 zł). Naprawa modułu hydrauliki: 600–2 500 zł. Diagnoza jest wliczona w koszt naprawy – przy braku możliwości naprawy pobieramy jedynie opłatę diagnostyczną 200–400 zł.

Czy możecie przyjechać do koparki na budowie lub w kamieniołomie?

Tak – posiadamy w pełni wyposażony mobilny serwis, który dociera do maszyny w dowolnym miejscu na Śląsku. Nie ma konieczności transportu koparki do warsztatu.

Co to jest błąd E2143 w koparce Caterpillar?

E2143 – Data Link CAT: brak komunikacji na magistrali CAN-A między ECM a innymi modułami. Przyczyny: uszkodzony transceiver CAN w ECM, zerwany kabel, korozja złącza J1 pin 34/35 (CAN-H/CAN-L), uszkodzony terminator 120 Ω.

Czy naprawiacie układy AdBlue / SCR koparek?

Tak – diagnostyka i naprawa układów SCR (kod P20EE, P2041, P2042): pompa dozująca DEF, czujnik NOx, grzałki zbiornika AdBlue, sterownik SCR. Realizujemy serwis koparek spełniających normy Stage IV i Stage V.

Jak długo trwa naprawa koparki?

Diagnostyka na miejscu: 2–6 godzin. Naprawa elektroniki w warsztacie: 1–3 dni robocze. Dla klientów z umowami serwisowymi zapewniamy priorytetowy czas reakcji do 4 godzin i pojazd zastępczy (rezerwowy moduł ECM).
