Integracja maszyn i linii produkcyjnych z systemem SCADA – kompletny przewodnik po warstwie sprzętowej i komunikacji

Czym jest integracja maszyn z systemem SCADA i po co się ją robi

SCADA (Supervisory Control And Data Acquisition) to warstwa nadzoru nad procesem: zbiera dane z wielu maszyn, pokazuje je operatorom i kierownictwu, zapisuje historię i wysyła alarmy. Sama aplikacja SCADA nie wiedziałaby jednak nic o Twojej maszynie, gdyby pod spodem nie istniała warstwa sprzętowa: sterowniki PLC, moduły wejść i wyjść, falowniki i serwonapędy, czujniki, przetworniki, bramki protokołów, przemysłowe przełączniki sieciowe i okablowanie. To właśnie ta warstwa decyduje, czy dane są prawdziwe, kompletne i dostępne bez przerw.

Firmy zamawiają integrację z SCADA z bardzo praktycznych powodów: chcą wiedzieć w czasie rzeczywistym, która maszyna stoi i dlaczego, ile sztuk wyprodukowano na zmianie, jakie jest OEE linii, gdzie giną minuty postojów, kiedy zbliża się przegrzanie napędu lub zużycie łożyska. Dane z SCADA służą też audytom jakości, rozliczeniu energii, planowaniu przeglądów i podpowiadają, w którym miejscu linii inwestycja w modernizację zwróci się najszybciej.

Architektura: od czujnika do pulpitu SCADA (model Purdue i ISA-95)

Dobrze zaprojektowana integracja ma przejrzystą architekturę warstwową. W przemyśle opisuje ją model Purdue (norma ISA-95) i dla zrozumienia całej układanki warto go znać, bo wyznacza granice odpowiedzialności i punkty, w których wolno przecinać sieci.

W praktyce najwięcej problemów powstaje na styku poziomów 1 i 2: tam trafiają różne protokoły, różne generacje sterowników i różne wymagania czasowe. Dlatego dobra integracja zaczyna się od inwentaryzacji tego, co fizycznie stoi na hali, a nie od wyboru oprogramowania.

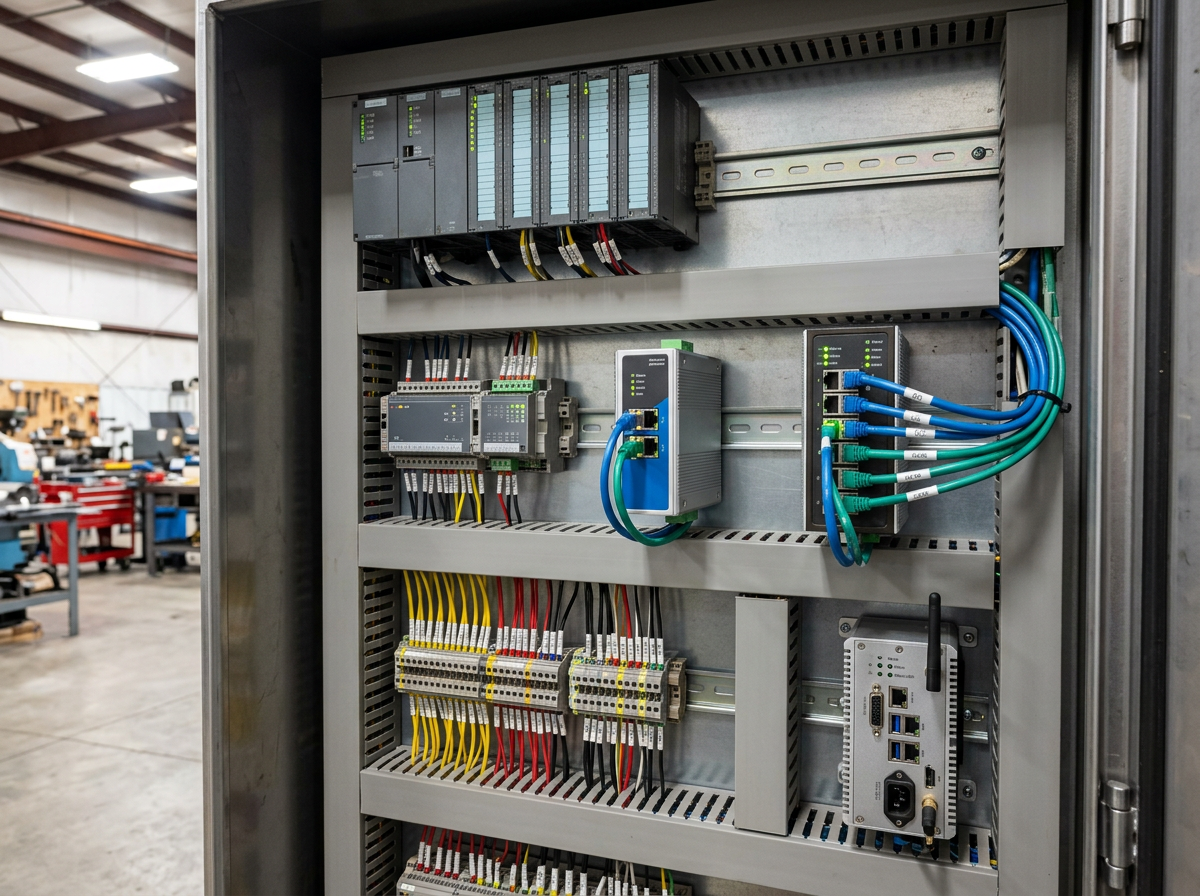

Protokoły komunikacyjne w integracji SCADA: OPC UA, Modbus, PROFINET, EtherNet/IP i inne

Nie istnieje jeden uniwersalny protokół, bo park maszynowy rzadko pochodzi od jednego producenta. Rolą integratora jest dobranie komunikacji do każdej maszyny i ujednolicenie jej do postaci, którą rozumie SCADA. Poniższa tabela pokazuje najczęściej spotykane rozwiązania.

Rekomendacja na nowe wdrożenia jest prosta: dla komunikacji pionowej (PLC do SCADA i dalej do MES lub chmury) wybieraj OPC UA, a tam, gdzie urządzenie go nie obsługuje, stosuj bramkę, która tłumaczy Modbus, PROFIBUS lub CAN na OPC UA albo MQTT. Dla rozproszonych lokalizacji i chmury najlepiej sprawdza się MQTT z modelem Sparkplug B.

Platformy SCADA, z którymi pracujemy: WinCC, Ignition, AVEVA, FactoryTalk, Zenon i inne

Wybór platformy zależy od wielkości instalacji, istniejącego parku sterowników, budżetu na licencje i kompetencji załogi utrzymania ruchu. Nie narzucamy jednego producenta: integrujemy maszyny z platformą, którą klient już ma lub którą po analizie potrzeb wybierzemy razem.

W małych i średnich zakładach często wystarcza lekkie rozwiązanie: panel HMI z funkcją rejestracji, bramka edge i panel w przeglądarce. Dla większych instalacji rekomendujemy pełną platformę SCADA z historianem i redundancją serwerów. O doborze rozmawiamy po krótkiej analizie hali, nie po katalogu.

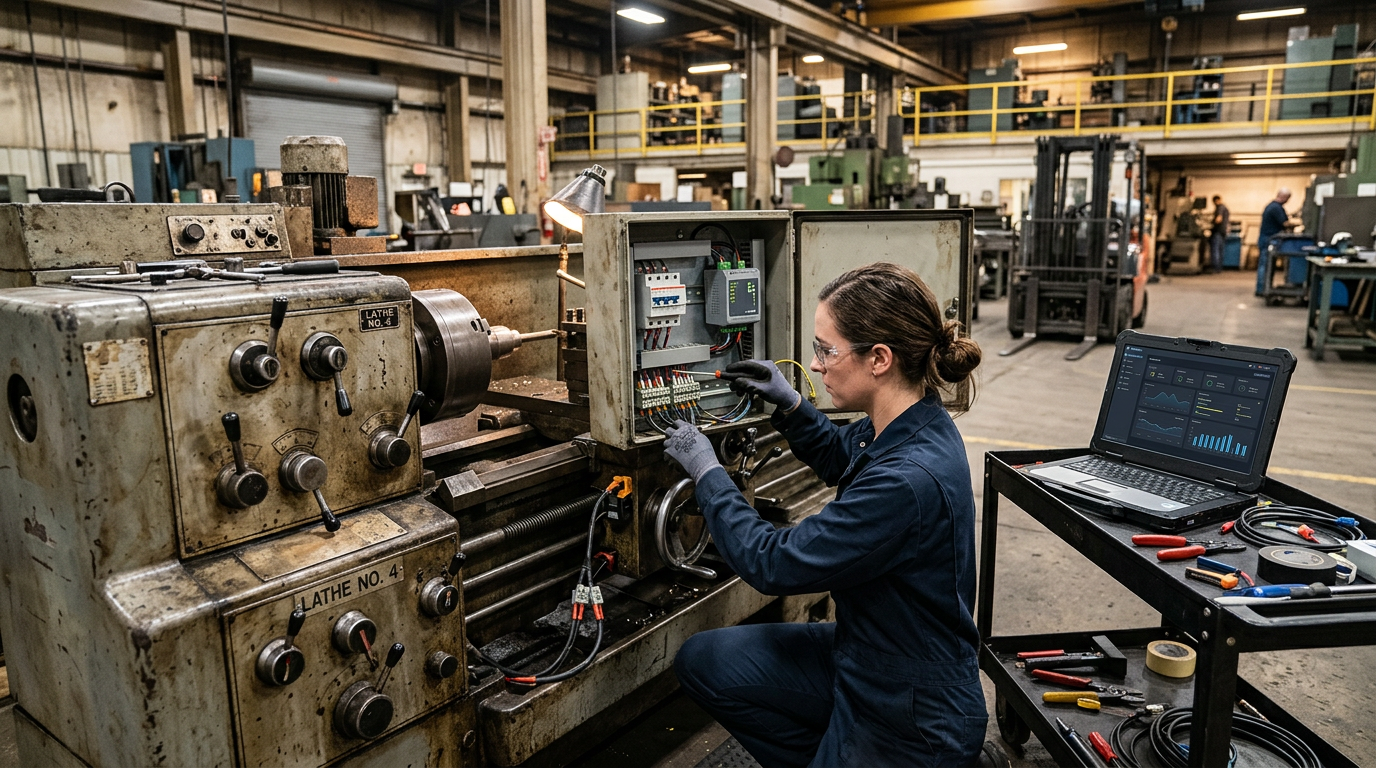

Integracja starych maszyn bez komunikacji – retrofit krok po kroku

Najczęstsze pytanie, jakie słyszymy od właścicieli firm: czy maszyna z lat 90. lub 2000. bez żadnego portu komunikacyjnego da się włączyć do SCADA. Odpowiedź w zdecydowanej większości przypadków brzmi: tak, i to bez ingerencji w oryginalną logikę sterowania. Stosujemy metody nieinwazyjne, które dokładają warstwę pomiarową obok maszyny, zamiast przeprogramowywać stary sterownik.

• Stan pracy i przestoje: odczyt przekaźników, styczników i lampek sygnalizacyjnych przez moduł wejść cyfrowych
• Licznik sztuk i cykli: czujnik indukcyjny lub optyczny zliczający impulsy
• Obciążenie i zużycie: przekładniki prądowe i mierniki energii z wyjściem Modbus
• Temperatura, drgania, ciśnienie: czujniki dołożone w punktach krytycznych (łożyska, silniki, hydraulika)
• Falowniki i serwonapędy: odczyt parametrów przez Modbus lub PROFINET wprost z napędu
• Sterowniki z portem szeregowym: bramka tłumacząca RS-232 lub RS-485 na OPC UA albo MQTT
• Panel operatorski: dane z istniejącego HMI przez jego protokół lub przez nowy panel z funkcją rejestracji

Dzięki temu nawet pracujące od dziesięcioleci prasy, tokarki, wtryskarki, linie pakujące czy suwnice trafiają do systemu nadzoru w ciągu kilku dni prac na miejscu. Więcej o tym podejściu piszemy w artykułach o retrofit maszyn do Przemysłu 4.0 i o dodaniu IoT do starych maszyn.

Jak wygląda wdrożenie: etapy projektu integracji SCADA

1. Audyt i inwentaryzacja: spis maszyn, sterowników, napędów, protokołów, wersji firmware, stanu okablowania i sieci. Ustalamy, co już komunikuje, a co wymaga retrofitu.
2. Cele biznesowe: wspólnie definiujemy, jakie dane mają trafić do SCADA (stany, OEE, alarmy, energia, receptury) i kto będzie z nich korzystał.
3. Projekt architektury: dobór protokołów, bramek, serwerów OPC UA, topologii sieci, adresacji IP, segmentacji VLAN i strefy DMZ.
4. Lista zmiennych (tag list): każda zmienna dostaje nazwę, typ, jednostkę, skalowanie, zakres i priorytet alarmu. To dokument, który oszczędza najwięcej czasu przy uruchomieniu i serwisie.
5. Dostawa i montaż sprzętu: szafy, moduły I/O, bramki, przełączniki, czujniki, okablowanie z poprawnym ekranowaniem i uziemieniem.
6. Konfiguracja komunikacji: uruchomienie sterowników, serwerów OPC UA, mapowanie adresów, test odczytu i zapisu, kontrola kolejności bajtów (endianness).
7. Aplikacja SCADA: ekrany procesowe, trendy, alarmy według ISA-18.2, raporty, archiwizacja, uprawnienia użytkowników.
8. Testy odbiorowe: sprawdzenie każdej zmiennej na maszynie, symulacja awarii komunikacji, test odtwarzania po zaniku zasilania.
9. Szkolenie i dokumentacja: schematy, tag list, kopie zapasowe projektów PLC, HMI i SCADA oraz instrukcje dla utrzymania ruchu.
10. Serwis i rozwój: naprawy sprzętu, aktualizacje, rozbudowa o kolejne maszyny.

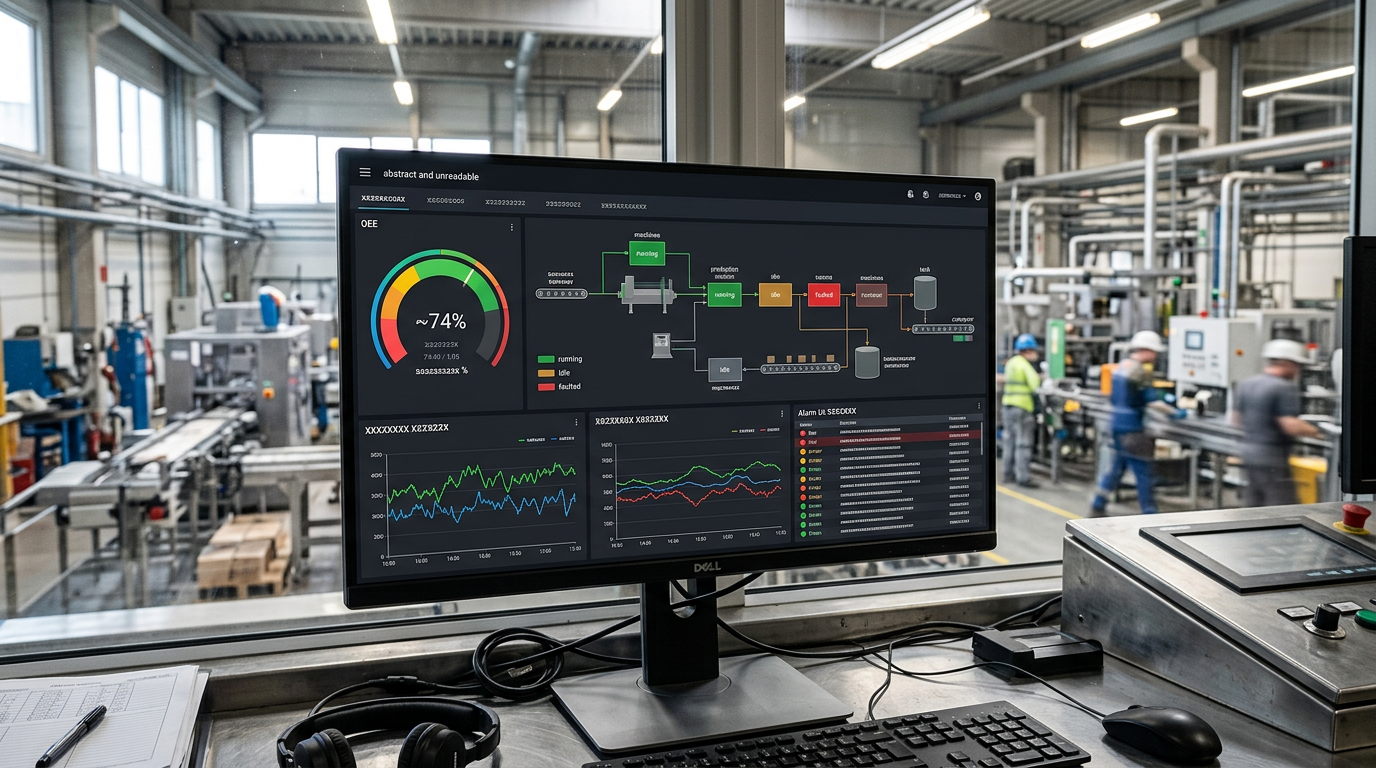

Co zyskasz: OEE, alarmy, historian i analiza przestojów

Gdy dane z maszyn trafiają do jednego systemu, można je zamienić w konkretne wskaźniki. OEE (Overall Equipment Effectiveness) to iloczyn dostępności, wydajności i jakości i najlepiej pokazuje, ile realnie wyciągasz z maszyny. Bez automatycznego zbierania danych pomiar OEE opiera się na ręcznych kartkach i jest obarczony dużymi błędami.

Wartość systemu rośnie z czasem: im dłużej gromadzisz dane, tym łatwiej wykryć sezonowe zależności, powolną degradację i wpływ zmian ustawień. Wiele firm zaczyna od jednej linii, pokazuje efekt zarządowi i dopiero potem rozszerza integrację na kolejne maszyny.

Cyberbezpieczeństwo sieci przemysłowej: IEC 62443, segmentacja, dostęp zdalny

Podłączenie maszyn do sieci i do SCADA zwiększa powierzchnię ataku, jeśli zrobi się to bez planu. Dlatego w każdym projekcie stosujemy zasady z rodziny norm IEC 62443 i podstawowe dobre praktyki, które nie wymagają wielkiego budżetu.

• Segmentacja sieci: oddzielne VLAN dla maszyn, SCADA i biura, ruch tylko tam, gdzie jest potrzebny
• Strefa DMZ między siecią produkcyjną a biurową lub chmurą, z serwerem pośredniczącym lub brokerem MQTT
• Firewalle i listy dostępu na granicach stref, domyślnie blokujemy, zezwalamy na wyjątki
• OPC UA z szyfrowaniem i zaufanymi certyfikatami zamiast otwartych, nieszyfrowanych połączeń
• Dostęp zdalny przez VPN z uwierzytelnianiem wieloskładnikowym, bez wystawiania sterowników do internetu
• Zarządzanie kontami: osobne konta, minimalne uprawnienia, zmiana domyślnych haseł urządzeń
• Kopie zapasowe projektów PLC, HMI, SCADA i konfiguracji bramek, testowane odtwarzanie
• Aktualizacje i inwentarz urządzeń: wiemy, co jest w sieci i w jakiej wersji firmware

Najczęstsze problemy przy integracji SCADA i jak je naprawiamy

Z naszej praktyki serwisowej wynika, że większość awarii integracji nie leży w oprogramowaniu SCADA, ale w warstwie sprzętowej i konfiguracji komunikacji. Poniżej zestaw problemów, które widujemy najczęściej, razem z typową przyczyną i działaniem.

Ponieważ prowadzimy też serwis samych urządzeń, możemy naprawić uszkodzony sterownik PLC, panel HMI, zasilacz DIN, falownik lub moduł komunikacyjny, zamiast zlecać jego wymianę na nowy. To często różnica między naprawą w kilka dni a wielotygodniowym oczekiwaniem na nowy podzespół.

Naprawa i serwis warstwy sprzętowej pod SCADA

Integracja to nie tylko wdrożenie, ale też utrzymanie. Gdy uszkodzi się sterownik, panel albo napęd, SCADA przestaje dostawać dane, a operator traci wgląd w proces. Dlatego oferujemy kompleksową opiekę nad całym łańcuchem sprzętowym.

• Naprawa sterowników PLC: Siemens, Allen-Bradley, Mitsubishi, Omron, Schneider, Beckhoff i innych
• Naprawa paneli HMI i komputerów przemysłowych: wymiana ekranów, zasilaczy, odzysk projektów
• Naprawa falowników i serwonapędów: Siemens, Danfoss, Schneider, ABB, Lenze, Yaskawa i innych
• Naprawa zasilaczy DIN i modułów komunikacyjnych
• Budowa i modernizacja szaf sterowniczych oraz okablowania
• Programowanie PLC i paneli HMI, konfiguracja bramek i serwerów OPC UA
• Diagnostyka sieci przemysłowych: pomiary, analiza ruchu, lokalizacja zakłóceń

Jeśli masz uszkodzone urządzenie w systemie SCADA, możesz przesłać je kurierem do naszej pracowni w Knurowie. Odbieramy zlecenia z całej Polski i odsyłamy naprawiony sprzęt z gwarancją.

Branże, w których integrujemy maszyny ze SCADA

• Przemysł metalowy i obróbka: tokarki, frezarki, prasy, wtryskarki, spawarki
• Branża spożywcza i napojowa: linie butelkowania, pakowania, mieszalniki, pasteryzatory
• Przemysł tworzyw sztucznych: wtryskarki, wytłaczarki, suszarki
• Logistyka i magazyny: przenośniki, sortery, wózki, systemy AGV
• Górnictwo i energetyka: napędy, wentylatory, pompy, rozdzielnie
• Gospodarka wodna i ścieki: pompownie, stacje uzdatniania
• Budownictwo i maszyny ciężkie: monitoring floty, telemetria maszyn
• Branża motoryzacyjna: linie montażowe, stanowiska testowe

Od czego zależy zakres i czas wdrożenia – bez ogólnikowych cen

Nie podajemy cen w artykule, ponieważ każda integracja jest inna i zależy od stanu parku maszynowego. Wycena jest indywidualna i bezpłatna po wstępnej analizie. Na zakres i czas wpływają przede wszystkim:

• liczba maszyn i punktów pomiarowych (zmiennych) do podłączenia
• wiek i typ sterowników oraz dostępne w nich protokoły
• to, czy potrzebny jest retrofit z czujnikami, czy wystarczy konfiguracja istniejącej komunikacji
• wybrana platforma SCADA i wymagania co do historiana, redundancji i raportów
• stan sieci i okablowania na hali oraz potrzeba segmentacji
• wymagania bezpieczeństwa (zdalny dostęp, DMZ, audyt)
• zakres szkoleń i dokumentacji

Dobrą praktyką jest start od jednej linii lub maszyny jako pilotażu: szybko widać efekty, a doświadczenia przenosi się na kolejne obszary zakładu.
