Serwis Zwyszkow i Wciągników Elektrycznych – Naprawa Sterowników, Hamulców i Modułów Bezpieczeństwa

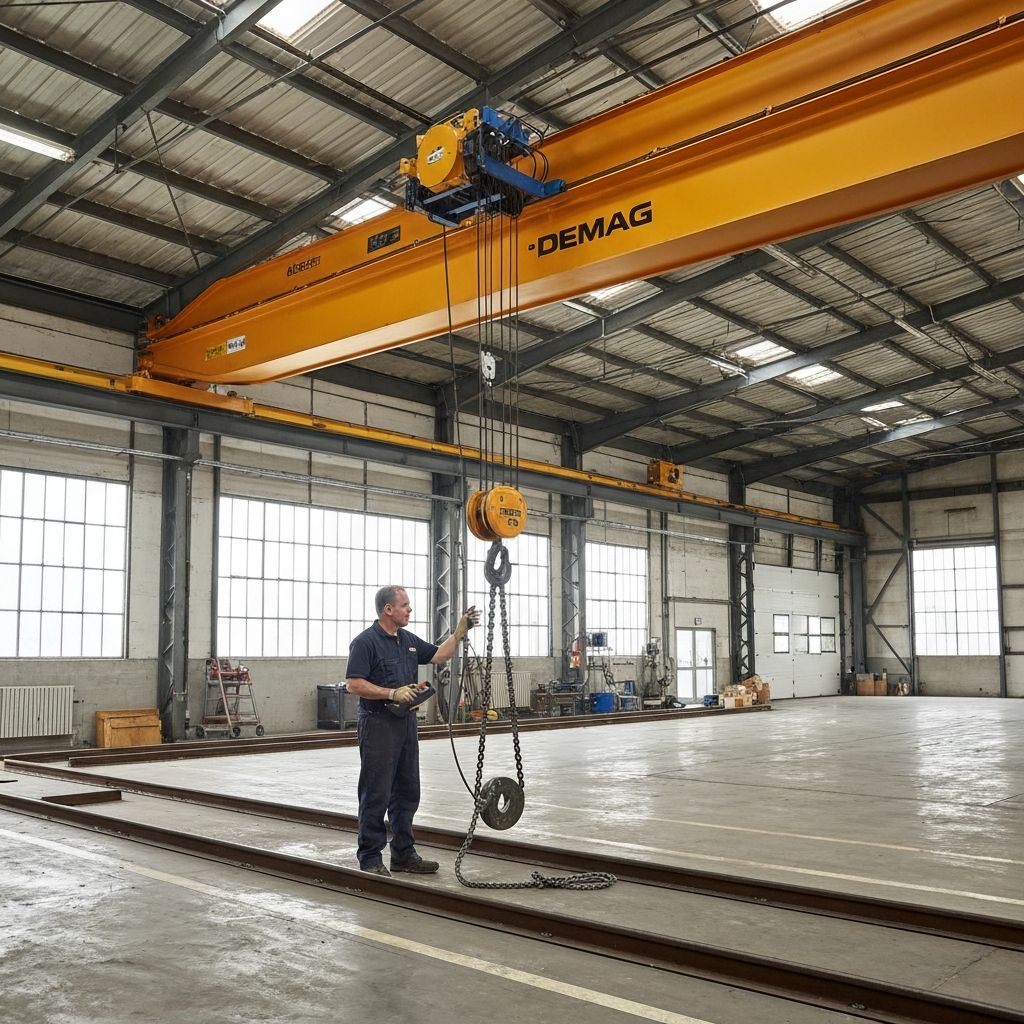

Wciągniki elektryczne i zwyszki – krytyczna elektronika w halach i magazynach

Elektryczne wciągniki łańcuchowe i linowe (zwyszki) pracują w ekstremalnych warunkach: drgania, pył, opary, cykle włącz/wyłącz nawet 600 razy na dobę (klasa pracy FEM 4m / ISO M7). Elektronika wciągnika – sterownik momentu, moduł hamulca elektromagnetycznego, wyłączniki krańcowe, falownik VVVF i system limitera obciążenia (SWL) – musi działać bezbłędnie, bo awaria w trakcie podnoszenia ładunku jest bezpośrednim zagrożeniem życia.

Najczęstsze usterki elektroniki wciągników i zwyszkow

Sterowniki i moduły logiki

• Demag DC-Pro 10 / 25 / 160 – Błąd E-03: Brake Coil Open Circuit(przepalona cewka hamulca 24/42/110 V DC), E-08: Inverter Fault(uszkodzone IGBT mostka trójfazowego), E-12: Limit Switch Error(przepalone styki wyłącznika krańcowego TK / TK6), utrata komunikacji ModBus RTU z suwnicą nadrzędną.
• Konecranes XN / CXT Ultra – Błąd F1: Inverter HW Fault, uszkodzony moduł napędowy ACSM1 / ACS880 (firmy ABB OEM), korozja płyty sterującej CACI (złącza CN1–CN8) w halach lakierniczych.
• Columbus McKinnon Lodestar RR / Budgit BEH – Awaria sterownika Magnetek Impulse VG+ Series 3 (odpowiednik Yaskawa A1000), błąd OC: Overcurrent – uszkodzone kondensatory DC-link 680µF/450V, przepalone rezystory hamowania RB1 10Ω/100W.
• Yale CPE / Chain Tiger CE – Awaria sterownika tranzystorowego (płyta SMD z mikrokontrolerm STM32F103), uszkodzone złącze Molex 16-pinowe pilota przewodowego, martwa klawiatura membranowa.
• Pfaff-silberblau / SWF Krantechnik – Starsze sterowniki tyrystorowe SCR (Thyristor Control) – uszkodzone tyrystory TYN612 (800V/12A), awaria wyzwalacza zero-voltage crossing (ZVC).

Hamulce elektromagnetyczne

• Cewka hamulca 24V DC / 42V AC / 110V DC – najczęstsza usterka: przepalone uzwojenie (ciągły prąd hamulca bez cyklu impulsowego), uszkodzona dioda gaszeniowa (spike > 400V przy wyłączeniu cewki indukcyjnej).
• Moduł hamulca Demag / Stearns / Rexnord – przepalony mostek prostowniczy BR3 (KBPC1506), uszkodzony tranzystor bipolarny Q3 MJE13009 (driver cewki).
• Zużyte okładziny cierne (linings) – luz szczękowy > 0,5 mm, czas hamowania> 0,3 s (norma EN 14492-2).
• Enkoder hamulca (w wciągnikach z VFD) – Heidenhain ROD426 lub Sick DFS60 – uszkodzone łożysko enkodera, błąd sygnału Z (zero marker).

Falowniki (VVVF) – napędy z modulacją prędkości

• Schneider Electric ATV32H / ATV312 – Błąd OCF: Overcurrent Fault(uszkodzone IGBT IPM PM50RSE060 / PM75RSE060), PHF: Phase Loss(przepalony bezpiecznik liniowy 10A gR), OHF: Drive Overheating(zanieczyszczony radiator, uszkodzony wentylator 24 VDC Sunon MB60251V1).
• Siemens MICROMASTER 440 / G120C – Błąd F0001: Overcurrent, przepalone kondensatory elektrolityczne DC-link (ekwiwalent ESR > 50 mΩ po 7+ latach).
• Telemecanique / Altivar 18 / 58 – Starsze falowniki (do 2005): uszkodzone tyrystory IGBT modułów hybrydowych SKIIP12NAB126V1, dostępność części ograniczona – rekonstruujemy lub zastępujemy nowszym odpowiednikiem.

Wyłączniki krańcowe i systemy przeciążeniowe

• Wyłączniki krańcowe górne/dolne Telemecanique ZCMD21 / Eaton E47 – utlenione styki (prąd < 5 mA w obwodzie bezpieczeństwa), uszkodzony popychacz krzywkowy.
• Czujnik przeciążenia (SWL limiter) – przetwornik tensometryczny HBM S2 / Omega LC311 – dryfowanie zerowe > 2% FS, uszkodzone złącze IP67 po zatopieniu wodą.
• Ogranicznik momentu elektroniczny Demag DOLD / Demag Load Limiter Mk3 – uszkodzony mikrokontroler PIC16F887, utrata kalibracji po zaniku zasilania.
• Pilot przewodowy (pendant) – uszkodzone przełączniki RAFI 1.15.108, przerwa w kablu spiralnym 5×0,75 mm² po > 3 latach intensywnej eksploatacji.

Obsługiwane marki wciągników i zwyszkow

Narzędzia diagnostyczne

• Demag Service Tool (DST) – parametryzacja DC-Pro, odczyt logów błędów, kalibracja hamulca.
• Konecranes Crane Service Tool (CST) – diagnostyka falownika ACS880, odczyt historii alarmów.
• Analizator CAN/ModBus RTU – podgląd komunikacji sterownik–falownik.
• Miernik rezystancji izolacji 1000V Fluke 1587 – sprawdzenie uzwojeń silnika i hamulca.
• Tester hamulca (moment statyczny) – belka z wagą dynamometryczną, norma EN 14492-2.
• Kamera termowizyjna Fluke TiX501 – wykrywanie przegrzewających się IGBT i rezystorów.
• Miernik oscyloskopowy 4-kanak – analiza przebiegów PWM falownika, sygnałów enkodera.

Zasięg serwisu – miasta w promieniu 100 km od Gliwic

FAQ – Serwis wciągników elektrycznych i zwyszkow

Czy naprawiacie stare wciągniki tyrystorowe (lata 80–90)?

Tak – mamy doświadczenie z tyrystorami SCR, układami analogowymi i sterownikami bez PLC. Dla komponentów EOL (End of Life) stosujemy wymienniki funkcjonalne lub modernizację na nową elektronikę przy zachowaniu oryginalnej mechaniki.

Jak długo trwa naprawa cewki hamulca?

Wymiana cewki hamulca na miejscu: 1–2h. Nawiązanie nowej cewki na zamówienie (niestandardowe napięcia): 3–5 dni roboczych. Dysponujemy stockiem cewek 24V/42V/110V dla Demag, Konecranes i Yale.

Czy przeprowadzacie przeglądy obowiązkowe UDT?

Przeprowadzamy przeglądy konserwacyjne i naprawy przygotowujące do inspekcji UDT. Sama decyzja o dopuszczeniu do eksploatacji należy do Urzędu Dozoru Technicznego – współpracujemy z certyfikowanymi inspektorami.

Co oznacza błąd E-03 w wciągniku Demag DC-Pro?

E-03 to błąd obwodu cewki hamulca: brak prądu w cewce hamulca (przerwa lub zwarcie). Najczęstsze przyczyny: przepalona cewka, uszkodzona dioda gaszeniowa w sterowniku, przerwa kabla do hamulca. Czas naprawy: 1–3h.
