Serwis Systemów Sortowania – Naprawa Sterowników PLC, Falowników i Sensoryki

Systemy sortowania – elektronika, która musi pracować bez przerwy

Automatyczny system sortowania w centrum dystrybucji może obsługiwać 20 000–60 000 paczek na godzinę. Awaria sterownika PLC, przepalony falownik napędzający taśmę czy martwy czujnik fotoelektryczny zatrzymuje cały obiekt. Każda godzina przestoju w logistyce e-commerce to straty rzędu 30 000–150 000 zł. Specjalizujemy się w błyskawicznej diagnostyce i naprawie – przyjeżdżamy z kompletnym wyposażeniem serwisowym.

Najczęstsze usterki elektroniki systemów sortowania

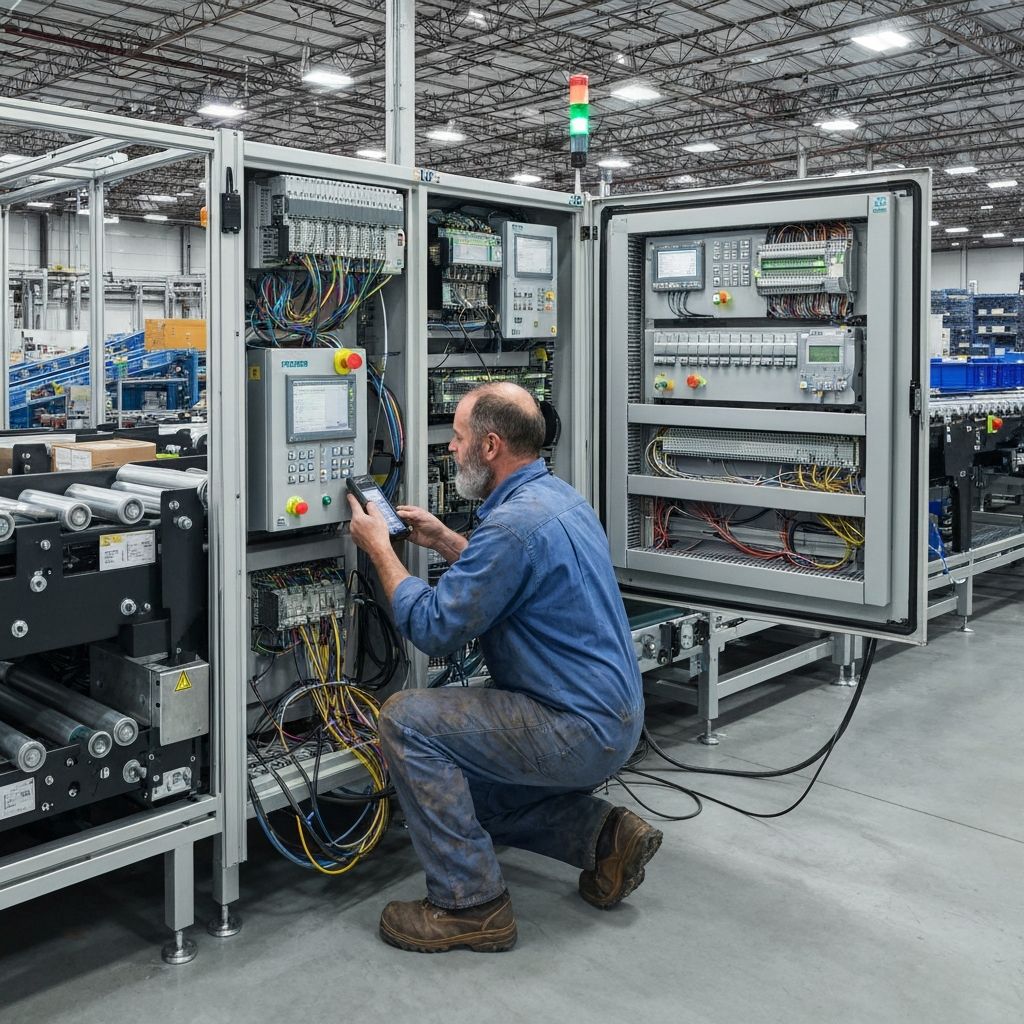

Sterowniki PLC i systemy nadrzędne

• Siemens S7-300 / S7-400 / S7-1500 – Typowe awarie: awaria karty CPU (błąd STOP – Hardware Fault), uszkodzony moduł ET200SP distributed I/O (błądBF – Bus Fault na Profibus/Profinet), przepalone bezpieczniki F1–F12 w module zasilania PS307, utrata programu w CPU315-2DP po rozładowaniu baterii CR2032.
• Schneider Electric Modicon M340 / Premium / Quantum – BłądIO Scanner Timeout na Ethernet/IP, uszkodzona karta TSXEAY806 analogowa (rozstrojony ADC), awaria modułu komunikacyjnego TSXETY5103 (Modbus TCP).
• Beckhoff CX2020 / CX5130 (TwinCAT 3) – Uszkodzony EtherCAT coupler EK1100, przepelnienie bufora PDO (błąd 0x16 – WKC mismatch), awaria terminala EL7031 (sterownik silnika krokowego diwertera).
• Allen-Bradley ControlLogix / CompactLogix (Rockwell) – błądMajor Fault: Type 4, Code 20 – Unrecoverable Hardware, awaria karty 1756-EN2T (EtherNet/IP), uszkodzony moduł 1746-OW16 (wyjścia przekaźnikowe diwerterów).

Falowniki napędów taśmowych i rolek

• Danfoss FC302 / VLT AutomationDrive – Błąd Alarm 14: Earth Fault(uszkodzona izolacja uzwojenia silnika), Alarm 29: Heat Sink Temp (zanieczyszczony radiator), Alarm 38: Internal Fault (uszkodzony IGBT module BSM100GB120DN2). Przepalone kondensatory DC-link 1500 µF/450 V.
• ABB ACS580 / ACS880 – Błąd 3220: Earth Leakage, uszkodzony moduł IGBT IGD5-17T3-60 L3, przepalony rezystor hamowania BR1.
• SEW-Eurodrive MOVIMOT / MOVIDRIVE B – Awaria zintegrowanego falownika w silniku taśmy (MIS2E), błąd F-07: Overcurrent, uszkodzona płytka sterownicza SBM2 (komunikacja SBus).
• Siemens G120 / S120 – Błąd F07801: Motor Stall, awaria Control Unit CU240E-2 (przepalone złącze CAN/USS), uszkodzony moduł PM240-2.

Sensoryka – fotoelektryki, bariery, skanery kodów

• Sick WTB4S / WE4-3 / WT12L – Martwy czujnik fotoelektryczny (uszkodzona dioda 850 nm), deregulacja tłumienia tła, zakłócenia od oświetlenia LED 50 Hz.
• Omron E3FA / E3Z / E3NX-FA – Błąd ustawienia progu czułości po wymianie obudowy, uszkodzony ASIC przetwarzający sygnał PNP/NPN.
• Datalogic Matrix 410 / PowerScan PM9300 – Skanery kodów kreskowych 1D/2D: defocus soczewki, uszkodzony moduł RS232/Ethernet, brak odpowiedzi NACK.
• Cognex DataMan 303 / In-Sight 7000 – Kamera wizji: uszkodzona matryca CMOS, przepalony laser oświetlacza, błąd kalibracji po kolizji mechanicznej.
• Enkodery inkrementalne Sick DFS60 / Heidenhain ERN1020 – uszkodzone tarcze optyczne po wibracjach, błędny sygnał A/B (0 V zamiast 5 V TTL).

Diwertery i mechanizmy kierowania

• Siłowniki pneumatyczne SMC MXS16 / Festo DGPL – uszkodzone uszczelki tłoka, brak powrotu.
• Elektromagnesy zaworów (Bosch Rexroth 4WE6D) – przepalone cewki 24 V DC, uszkodzone złącza DIN 43650.
• Pasy przekierowujące (pop-up belt diverter) – uszkodzone silniki DC Maxon EC 22, awaria sprzęgła elektromagnetycznego.
• Rolki napędzane (motorized rollers) Hytrol / Interroll EC5000 – przepalone uzwojenia 24 V DC, awaria sterownika ZPA (Zero Pressure Accumulation).

Obsługiwane systemy i producenci

Narzędzia diagnostyczne

• Siemens STEP 7 / TIA Portal – podgląd online, diagnostyka sprzętowa modułów, force I/O.
• EtherCAT Analyser (TwinCAT 3 Scope) – analiza PDO, detekcja WKC mismatch.
• Danfoss MCT10 – odczyt historii alarmów falowników FC302/FC202.
• Analizator Profibus/Profinet (Softing PROmanager, Wireshark) – wykrywanie konfliktów adresów, pomiar czasu cyklu.
• Termowizja Fluke TiX501 – lokalizacja przegrzewających się falowników i modułów IO.
• Tester sensorów PNP/NPN z pomiarem czasu odpowiedzi (do 0,1 ms).

Zasięg serwisu – miasta w promieniu 100 km od Gliwic

FAQ – Serwis systemów sortowania

Czy naprawiacie starsze systemy sortowania (lata 90–2000)?

Tak – specjalizujemy się w retro-naprawach sterowników Siemens S5, S7-200/300, Allen-Bradley SLC500. Dla obsoletnych komponentów stosujemy reprogramowanie układów GAL/CPLD lub zastępstwo funkcjonalne.

Jak szybko dojeżdżacie do centrum dystrybucji?

Standardowy czas reakcji to 2–4 h dla obiektów na Śląsku. Dla klientów z umową SLA Premium – 1h. Dysponujemy mobilnym stanowiskiem serwisowym (pełne wyposażenie w vanie).

Czy wymieniacie tylko uszkodzone moduły, czy zawsze całe karty?

Naprawiamy na poziomie komponentu (IGBT, kondensatory, IC) – co redukuje koszt naprawy o 60–80% względem ceny nowego modułu. Wymiana całej karty tylko jeżeli PCB jest mechanicznie uszkodzona.
