Pomiary Elektryczne Suwnic i Żurawi – Gliwice, Rybnik i okolice
Specjalistyczne badania elektryczne suwnic EOT, żurawi bramowych i wciągników z uprawnieniami SEP. Protokoły akceptowane przez UDT. Obsługujemy firmy w promieniu 25 km od Gliwic i Rybnika.
Podstawa prawna – kiedy wymagane są pomiary elektryczne suwnic?
Suwnice i żurawie podlegają dozorowi technicznemu UDT na podstawie ustawy z dnia 21 grudnia 2000 r. o dozorze technicznym. Inspektor UDT przy przeglądzie wymaga ważnych protokołów pomiarowych instalacji elektrycznej – brak dokumentacji skutkuje wstrzymaniem eksploatacji urządzenia.
Badania elektryczne wykonuje się zgodnie z normą PN-EN 60204-32 – Bezpieczeństwo maszyn: Wyposażenie elektryczne maszyn dźwigowych oraz PN-HD 60364. Wykonujemy badania z uprawnieniami SEP, a protokoły są podpisywane przez certyfikowanego elektryka.

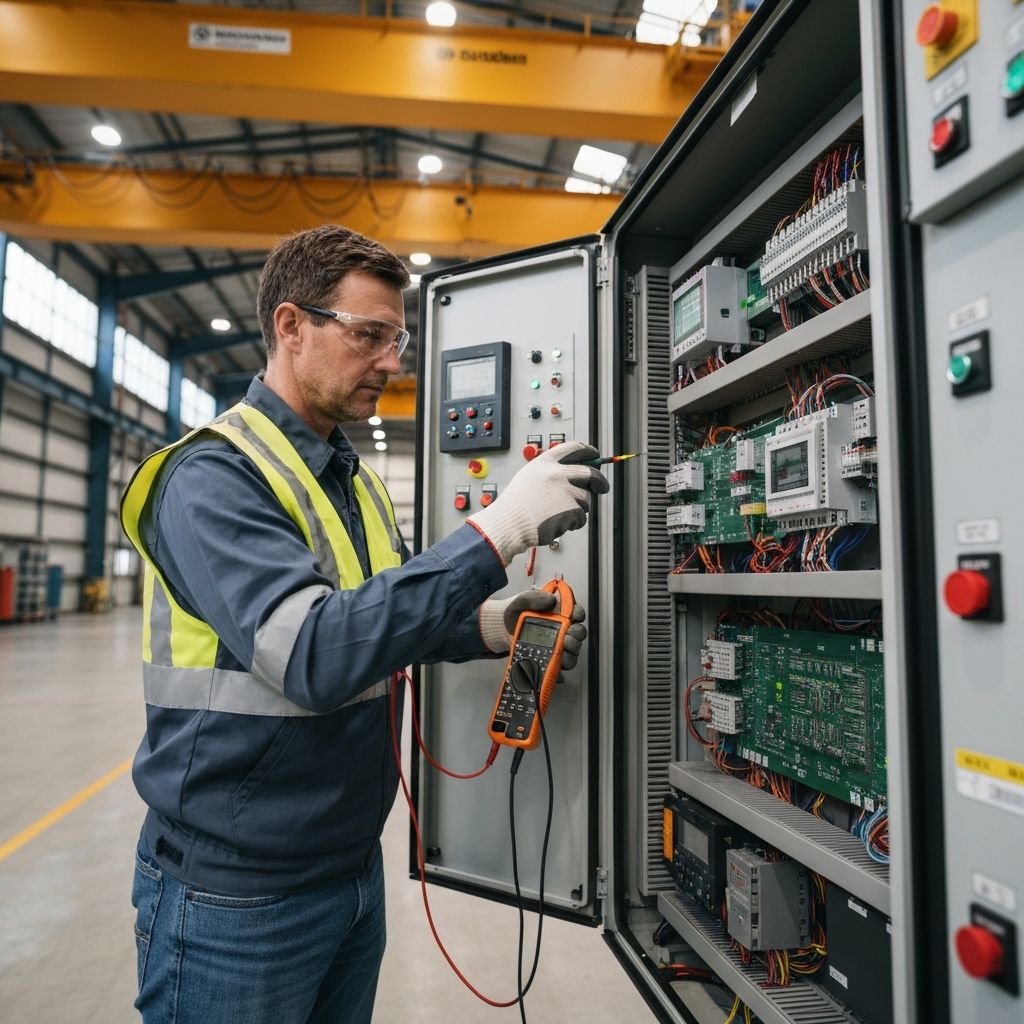

Pełny zakres pomiarów elektrycznych suwnic i żurawi
Rezystancja izolacji uzwojeń silników
Norma: ≥ 1 MΩ (500 V DC) – PN-EN 60204-32
Pomiar wszystkich silników: jazdy mostu, jazdy wózka, podnoszenia. Wczesne wykrycie zawilgocenia lub uszkodzenia izolacji uzwojenia.
Ciągłość magistrali uziemienia
Norma: ≤ 0,1 Ω na każdym odcinku konstrukcji
Sprawdzenie ciągłości uziemienia wzdłuż całego mostu, szyn jezdnych, obudów silników i szafy sterowniczej.
Impedancja pętli zwarciowej
Norma: Wyłączenie zabezpieczenia ≤ 0,4 s (obwody 16A) lub ≤ 5 s
Weryfikacja skuteczności ochrony – czy wyłącznik w szafie zadziała w czasie wymaganym przez normę przy zwarciu na końcu kabla.
Sprawdzenie wyłączników krańcowych
Norma: PN-EN 60204-32: każdy ruch musi mieć krańcówkę
Test działania krańcówek górnych, dolnych, lewych, prawych – funkcjonalnie i elektryczne sprawdzenie ciągłości obwodów bezpieczeństwa.
Sprawdzenie wyłącznika bezpieczeństwa (E-STOP)
Norma: Kategoria 0 lub 1 wg PN-EN 62061
Pomiar czasu reakcji i test funkcjonalny zatrzymania awaryjnego. Obowiązkowy w każdym przeglądzie UDT.
Kontrola zacisków i przewodów zbiorczych
Norma: Wzrokowa + pomiary rezystancji ≤ 0,01 Ω na złącze
Sprawdzenie stanu technicznego przewodów giętkich, złączy pierścieniowych, listew zaciskowych w szafie. Utlenione zaciski to najczęstsza przyczyna awarii.
Pomiar prądu pobieranego przez silniki
Norma: Asymetria prądów ≤ 2%, wartości zgodne z tabliczką
Rejestracja prądów fazy podczas rozruchu i pracy ustalonej. Wzrost prądu o 15%+ sygnalizuje problem z silnikiem lub mechanicznym tarciem.

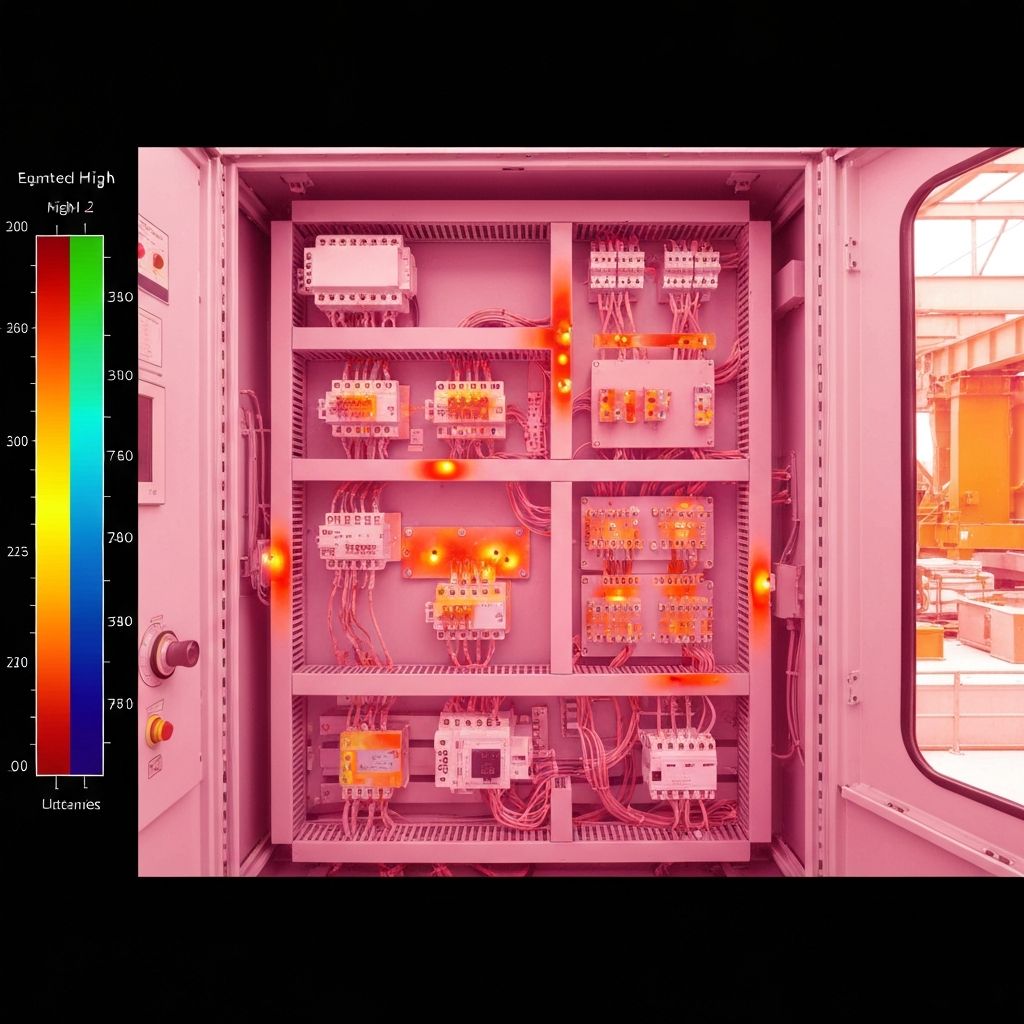

Termowizja szafy sterowniczej
Norma: Temp. styków ≤ T_otoczenia + 25°C
Skan kamerą IR w trakcie pracy suwnic. Wykrywa przeciążone bezpieczniki, grzejące się styki, wadliwe rezystory hamowania.
Rezystancja uziemienia szynoprzewodu
Norma: ≤ 10 Ω (wg PN-HD 60364-7-740)
Pomiar rezystancji między szyną zasilającą a ziemią metodą trójnikową. Dotyczy zwłaszcza starszych hal z szaronymi szafarkami.
Typy urządzeń, które badamy
- Suwnice ogólnego przeznaczenia (EOT) – jedno- i dwubelkowe
- Suwnice bramowe i półbramowe
- Wciągniki łańcuchowe elektryczne (DEMAG, STAHL, SWF)
- Wciągniki linowe elektryczne
- Żurawie słupowe i wysięgnikowe
- Żurawie wieżowe (instalacje elektryczne)
- Podesty ruchome (zasilanie, pomiary PE)
- Układnice magazynowe (wózki wysokiego składowania)
Jak przebiega pomiar suwicy krok po kroku?
- Koordynacja z obsługą hali – ustalenie okna czasowego, odcięcie zasilania suwicy, zabezpieczenie strefy.
- Inspekcja wizualna – stan kabli, złączy, obudów, tabliczek znamionowych, oznakowania bezpieczeństwa.
- Pomiary przy wyłączonym zasilaniu – rezystancja izolacji uzwojeń, ciągłość PE, impedancja pętli.
- Próba funkcjonalna pod napięciem – test krańcówek, E-STOP, sterowania pilotowego.
- Praca suwicy pod obciążeniem – pomiar prądów silników, termowizja szafy i połączeń.
- Sporządzenie protokołu – z wynikami pomiarów, wnioskami i oceną stanu technicznego.
Cennik pomiarów elektrycznych suwnic
- Wciągnik elektryczny (do 5 t): 500–700 zł netto
- Suwnica jednobelkowa (do 10 t): 900–1 400 zł netto
- Suwnica dwubelkowa / bramowa: 1 500–2 500 zł netto
- Żuraw słupowy lub wysięgnikowy: 700–1 100 zł netto
- Pakiet 3+ urządzenia (jeden dojazd): rabat 15%
- Dojazd: bezpłatny w promieniu 25 km od Gliwic i Rybnika
Obsługiwane miasta – promień 25 km
Gliwice
siedziba
Zabrze
~12 km
Knurów
~9 km
Pyskowice
~14 km
Bytom
~17 km
Ruda Śląska
~18 km
Świętochłowice
~20 km
Łaziska Górne
~22 km
Mikołów
~24 km
Rybnik
~28 km
Wodzisław Śl.
~27 km
Żory
~23 km
Czerwionka-Leszczyny
~20 km
Orzesze
~25 km
Toszek
~15 km
FAQ – Często zadawane pytania
Jak często robić pomiary elektryczne suwicy?
Zgodnie z przepisami UDT – co 12 miesięcy. Jeśli suwnica pracuje w środowisku o podwyższonej wilgotności lub w obecności pyłów przewodzących – co 6 miesięcy.
Czy podczas pomiarów suwnica jest wyłączona?
Część pomiarów wymaga wyłączonego zasilania (rezystancja izolacji). Testy funkcjonalne i termowizja odbywają się przy włączonej suwicy. Całość trwa 2–4 h w zależności od typu urządzenia.
Czy protokół ACORE jest akceptowany przez UDT?
Tak – protokoły są wystawiane przez osobę z uprawnieniami SEP do 1 kV i powyżej 1 kV, co jest wymagane przez UDT.
