Serwis Podestów Ruchomych – Naprawa Sterowników, Modułów Hydraulicznych i Systemów Bezpieczeństwa

Podesty ruchome – elektronika, która decyduje o bezpieczeństwie na wysokości

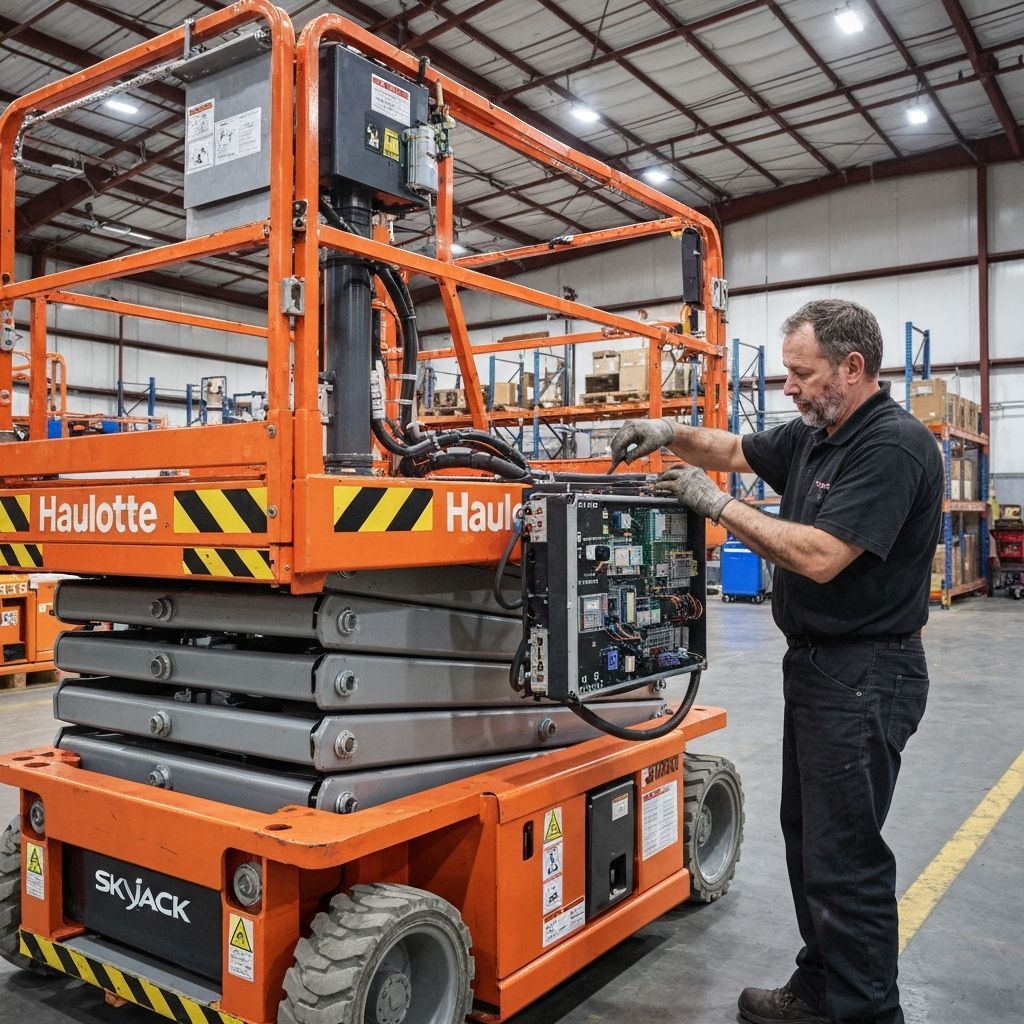

Nowoczesny podest nożycowy lub teleskopowy to złożony system elektryczno-hydrauliczny: sterownik nadrzędny zarządza pompą hydrauliczną, zaworami proporcjonalnymi, czujnikami pochylenia, systemem Load Management i modułem bezpieczeństwa (SkyGuard, Load Sense, MEWP Safety System). Usterka dowolnego z tych elementów powoduje błąd krytyczny uniemożliwiający pracę lub – co gorsze – ogranicza działanie funkcji bezpieczeństwa.

Najczęstsze usterki elektroniki podestów ruchomych

Sterowniki główne (Ground Control / Platform Control)

• Haulotte HA16RTJ / HAB23RTJ / STAR10 – Kod błędu E16: Platform overloadprzy sprawnym podeście (uszkodzony czujnik ciśnienia hydraulicznego 4–20 mA),E25: Inclination sensor fault (uszkodzony MEMS żyroskop/akcelerometr ADXL345),E30: CAN communication fault (przepalone złącze CAN DB9 na panelu platformy). Uszkodzony wyświetlacz LCD Hitachi HD44780 na Ground Control Box.
• Skyjack SJ3226 / SJ4632 / SJ6826 – Błąd Fault 4: Tilt Sensor(uszkodzony czujnik pochylenia Gems Sensors FS-926), Fault 7: Drive Motor(uszkodzone węgla silnika DC 24V), korozja PCB Motherboard przy wycieku akumulatora.
• JLG 3246ES / 4069LE / 600S – Błąd FLT 0121: Load Sense Fault(czujnik obciążenia Omega LC311-50), FLT 0177: Ground Control Board Failure– uszkodzony MOSFET Q14 IRF4905 na płycie głównej, wymagana wymiana IC procesor Microchip PIC18F4680.
• Genie Z-34/22 / S-65 / GS-3246 – Awaria sterownika Deutz ECU (w maszynach spalinowych), błąd Ground Module Not Responding po zwarciu wiązki 12-pinowego złącza Deutsch DTM.
• MEC 1932ES / Terex AC33 – Uszkodzony kontroler pędny Curtis 1266A-5301 (ten sam co w wózkach widłowych), przepalone shunty pomiaru prądu baterii 48V.

Systemy hydrauliczne i zawory proporcjonalne

• Zawory proporcjonalne Parker D1FW (lub Bosch Rexroth 4WRE6) – przepalone cewki 12/24 V, histereza powyżej 5% (dryft pozycji podestu), odpryski stałych zanieczyszczeń blokujące iglicę.
• Pompa hydrauliczna Permco / Parker M5BF – wewnętrzne przecieki (szpary tolerancji koła zębatego > 50 µm), uszkodzone uszczelki Val-Tex poliuretanowe.
• Czujnik ciśnienia Hydac HDA 4745 / Kistler 4260A – dryfowanie wartości (0 bar = 0,4 V zamiast 0,5 V), uszkodzona membrana ceramiczna przy przeciążeniu powyżej 1,3 x Pmax.
• Zbiornik hydrauliczny – brak oleju (czujnik MIN: Gems Sensors 26600), przerdzewiale filtry ssawne OF6-25 po ekspozycji na wodę.

Akumulatory, ładowarki i zarządzanie energią

• Baterie trakcyjne 24V/48V (Hawker Motive Power, Hoppecke) – siarczan się płyt (BMS raportuje: SOH < 60%), uszkodzone złącze SB175 po wielokrotnym wpinaniu.
• Ładowarki Deltaq IC650 / Lester Advantage 24/48V – błąd Fault Code 5: Overtemperature, uszkodzony mostek prostowniczy KBPC3510, przepalona cewka transformatora przy przegrzaniu.
• BMS litowy (podesty JLG E3 series) – uszkodzone tranzystory balansujące, błądCell Voltage Imbalance > 150 mV.

Sensoryka bezpieczeństwa

• Czujnik pochylenia (inclinometer) Pepperl+Fuchs WCS / TE Connectivity AHR30 – kalibracja po 0° (zmiana gęstości elektrolitu przy temperaturze < 0°C).
• Czujnik obecności platformy (SkyGuard Sensor Haulotte) – uszkodzony element piezoelektryczny, martwe strefy przy > 10 m wysokości.
• Wyłączniki krańcowe Telemecanique ZCMD21 / Eaton E47-58GS27-ME – utlenione styki (prąd < 5 mA) w środowisku wilgotnym.
• Miernik prędkości wiatru Lambrecht Meteo anemometr – w maszynach zewnętrznych, uszkodzony przetwornik impulsowy 24 V.

Obsługiwane marki i modele podestów

Narzędzia diagnostyczne

• Haulotte Diag Box – oficjalne oprogramowanie serwisowe Haulotte (odczyt błędów, kalibracja).
• JLG ADE (Analyzer/Diagnostic/Enhancer) – diagnostyka JLG przez CAN J1939.
• Genie Service Software / Genie GT – diagnostyka i parametryzacja Genie.
• Analizator CAN J1939 (Peak PCAN-USB, IXXAT USB-to-CAN) – pełen podgląd ramek komunikacji.
• Testery hydrauliczne (manometry 0–400 bar) – diagnostyka ciśnień roboczych.
• Miernik izolacji Fluke 1587 – sprawdzenie izolacji silników elektrycznych > 1 MΩ.

Zasięg serwisu – miasta w promieniu 100 km od Gliwic

FAQ – Serwis podestów ruchomych

Czy robicie przeglądy i dokumentację UDT?

Przeglądy techniczne i konserwacyjne tak – pełna dokumentacja techniczna. Do rejestracji UDT konieczna jest współpraca z Urzędem Dozoru Technicznego; pomagamy w przygotowaniu maszyny do inspekcji.

Czy resetujecie błędy bez naprawy przyczyny?

Nie – każdy reset kodu błędu jest poprzedzony pełną diagnozą i naprawą źródła usterki. Reset bez naprawy to zagrożenie dla operatora pracującego na wysokości.

Jaki jest czas reakcji serwisu?

Standardowo 2–4h na Śląsku. Dla firm z umową serwisową priorytetową – reakcja do 1h. Dysponujemy mobilnym warsztatem z częściami zamiennymi najczęstszych marek.
