Wózki paletowe Linde – dlaczego elektronika to najczęstszy punkt awarii

Wózki paletowe Linde Material Handling to jedne z najpopularniejszych elektrycznych paleciaków w polskich magazynach, centrach logistycznych, hurtowniach, sieciach handlowych i zakładach produkcyjnych. Serie T14, T16, T18, T20, T20 AP / SP, T24 SP, T25, T30, wózki podnośnikowe L10–L20, wózki do kompletacji N20 oraz ciągniki P40–P60 pracują zazwyczaj w systemie zmianowym, w trybie ciągłego start–stop. Mechanika jest wytrzymała, natomiast najbardziej obciążony jest sterownik trakcji AC 24 V: przez jego stopień mocy przepływają prądy rzędu kilkuset amperów.

Typowy scenariusz: wózek stoi na rampie, wyświetlacz się świeci, ale paleciak nie reaguje na manetkę albo zatrzymuje się po kilku minutach z błędem trakcji. Dla magazynu każda godzina przestoju to opóźnione wysyłki, a zamówienie nowego sterownika oznacza często wysoki koszt i czas oczekiwania. W takiej sytuacji naprawa elektroniki wózka paletowego Linde jest zwykle najszybszą i najbardziej opłacalną drogą powrotu do pracy.

W serwisie ACORE nie wymieniamy w ciemno całych modułów. Lokalizujemy konkretną przyczynę – przebity tranzystor MOSFET, wyschnięty kondensator, zużyty stycznik, pęknięty lut, uszkodzoną kartę logiczną lub błąd komunikacji – i usuwamy ją na poziomie komponentu.

Jakie wózki Linde naprawiamy – przegląd modeli

Poniżej zestawienie rodzin wózków Linde, których elektronikę obsługujemy. Udźwigi podajemy orientacyjnie – dokładne parametry zależą od wersji i konfiguracji danego egzemplarza, dlatego przy zgłoszeniu zawsze prosimy o numer seryjny wózka z tabliczki znamionowej.

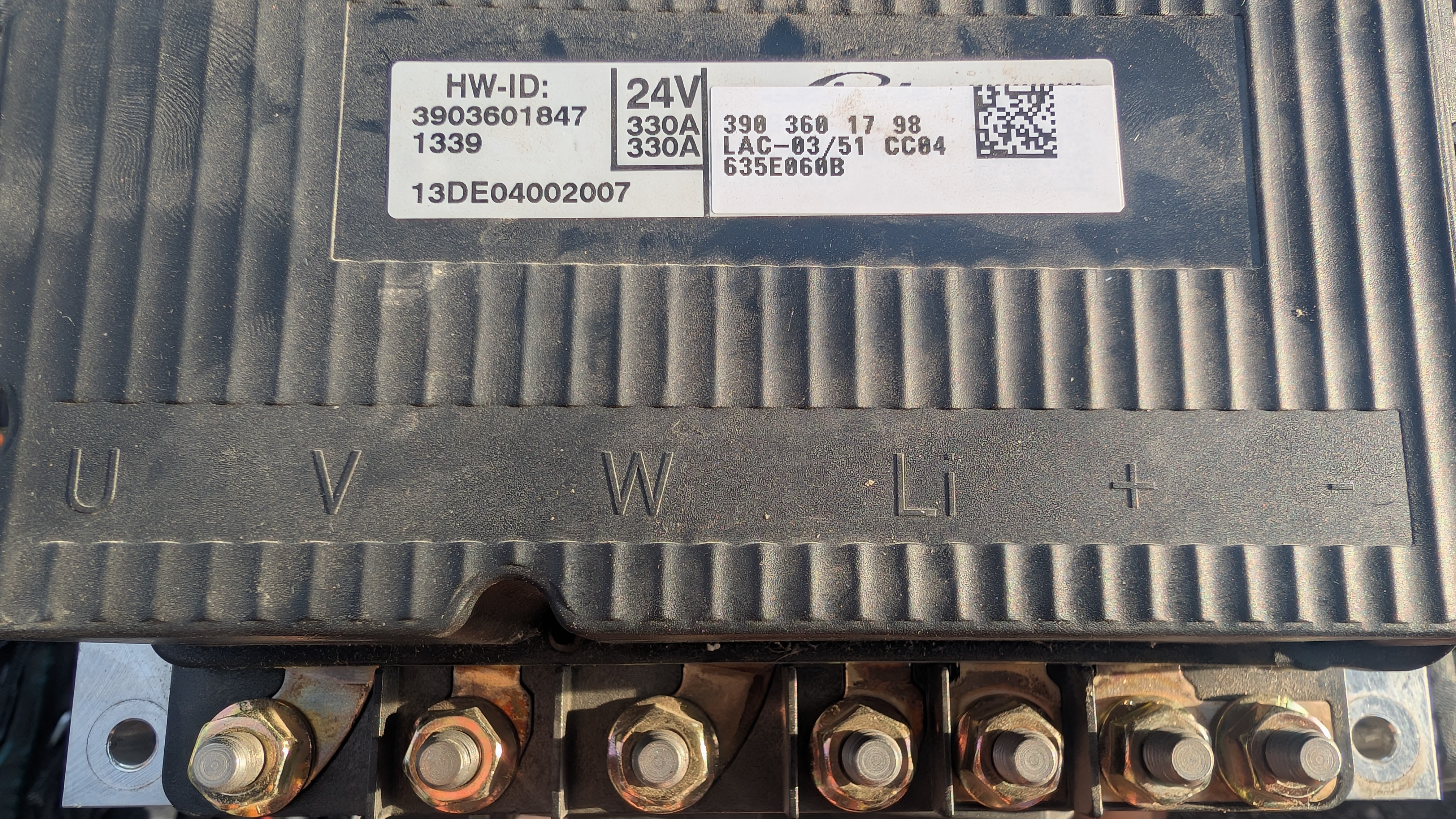

Sterownik trakcji Linde – jak odczytać tabliczkę (na przykładzie 390 360 17 98 / LAC-03/51)

Poniższe zdjęcie przedstawia rzeczywisty sterownik trakcji AC z wózka Linde, który trafił do naszego serwisu. Na tabliczce widać komplet informacji potrzebnych do identyfikacji modułu: HW-ID 3903601847, napięcie 24 V, prąd 330 A, numer części 390 360 17 98 oraz typ LAC-03/51 CC04. Poniżej znajdują się zaciski mocy: U, V, W (silnik trakcyjny), Li oraz + i − (zasilanie z akumulatora).

Sterowniki z tej rodziny montowano w elektrycznych wózkach Linde z napędem AC 24 V. To, czy konkretny moduł pasuje do danego modelu, sprawdzamy zawsze po numerze części, HW-ID i numerze seryjnym wózka – nie na podstawie samego typu T20, T24 czy T30. W dokumentacji serwisowej oznaczenia LAC, LEC, LDC i LTC odnoszą się do kolejnych generacji i modułów sterowania, więc rozpoznajemy je po tabliczce, a nie po nazwie handlowej wózka.

Objawy awarii wózka paletowego Linde i ich najczęstsze przyczyny

Wiele usterek da się wstępnie rozpoznać po objawach. Poniższa tabela pomaga ocenić, czy problem leży w instalacji (akumulator, ładowarka, bezpieczniki, okablowanie), w komponentach zewnętrznych (dyszel, silnik, kierownica), czy w samym sterowniku.

Kody błędów Linde – jak je czytać

Kody błędów w wózkach Linde są pogrupowane według układu, którego dotyczą. Dokładne znaczenie kodu zależy od generacji sterownika i wersji oprogramowania, dlatego poniższe grupy traktuj jako punkt wyjścia do diagnostyki, a nie ostateczną diagnozę.

Kolejność diagnostyki, którą stosujemy

1. Akumulator i zasilanie – napięcie bez obciążenia i pod obciążeniem, bezpiecznik główny, zaciski, wyłącznik awaryjny.
2. Komunikacja CAN – pomiar rezystancji magistrali (ok. 60 Ω między CAN-H i CAN-L), sprawdzenie, który węzeł nie odpowiada.
3. Komponenty zewnętrzne – głowica dyszla, czujnik kierownicy, silnik trakcyjny i jego enkoder, hamulec elektromagnetyczny.
4. Sterownik na stole – pomiary zasilaczy, stopnia mocy, sterowania bramek, karty logicznej i wejść.
5. Test pod obciążeniem – praca z silnikiem, kontrola przebiegów, pomiar temperatur.

Najczęstsze awarie elektroniki wózków paletowych Linde

Uszkodzony stopień mocy – tranzystory MOSFET

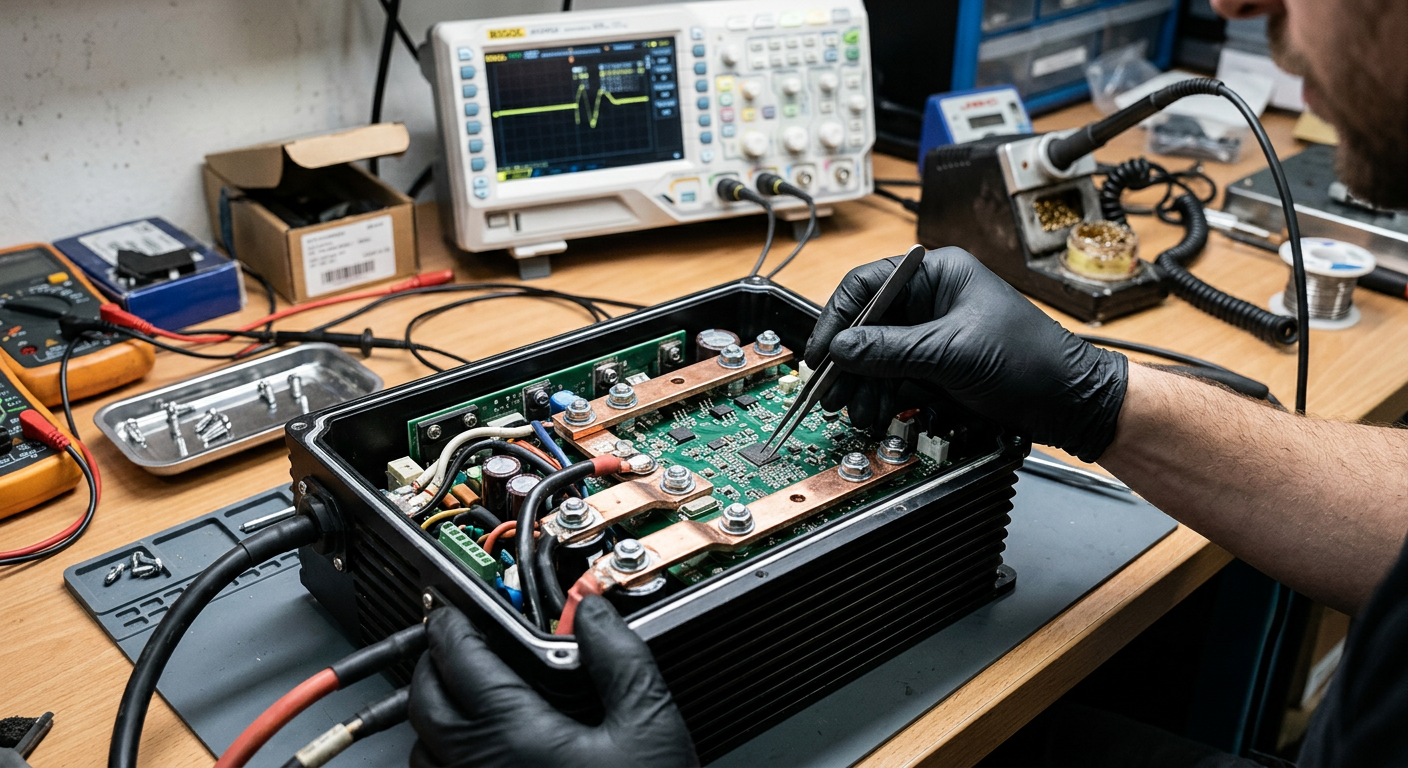

W sterownikach 24 V pracują równolegle dziesiątki tranzystorów MOSFET, które przewodzą duże prądy. Przeciążenia, przegrzanie lub uszkodzony kondensator potrafią przebić jeden z nich, a to często pociąga kolejne. Przy naprawie wymieniamy nie tylko uszkodzone tranzystory, ale też sprawdzamy sterowniki bramek, rezystory bramkowe i szyny miedziane, żeby uniknąć szybkiej powtórki awarii.

Wyschnięte kondensatory obwodu pośredniego

Kondensatory elektrolityczne tracą pojemność z wiekiem i pod wpływem temperatury. Objawia się to spadkiem mocy, szarpaniem podczas przyspieszania i błędami napięcia. Wymieniamy kondensatory na elementy o parametrach równych lub lepszych od oryginału.

Styczniki i układ ładowania wstępnego

Stycznik główny jest elementem eksploatacyjnym – styki ulegają wypaleniu. Gdy wózek nie rusza i słychać tylko kliknięcie, sprawdzamy stycznik, rezystor ładowania wstępnego i obwód sterowania cewką. Często okazuje się, że wystarczy wymiana zużytych elementów, a sterownik pozostaje nienaruszony.

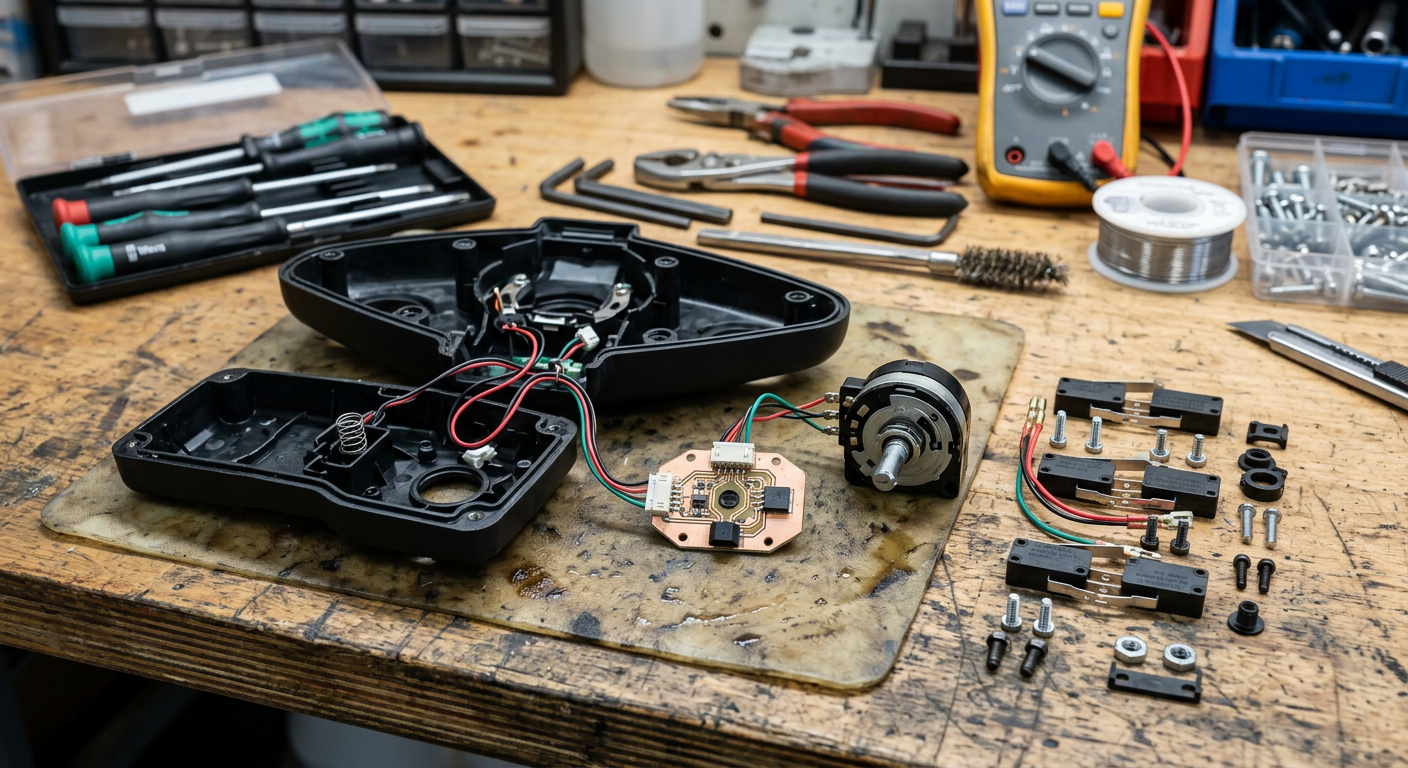

Głowica dyszla – potencjometr, czujnik Halla, krańcówki

Dyszel jest najbardziej narażoną na uszkodzenia częścią paleciaka: uderzenia, wilgoć, zabrudzenia i intensywne użytkowanie powodują zużycie potencjometru lub czujnika Halla oraz mikroprzełączników. Objaw to brak reakcji na manetkę, jazda tylko w jedną stronę lub samoistne ruszanie. Naprawiamy moduły dyszla na poziomie komponentów.

Czujniki kierownicy i błędy grupy S

W wózkach z platformą, w których kierownica jest sterowana elektronicznie, czujnik kąta skrętu i jego zasilanie 5 V są częstym źródłem błędów. Zanim ocenimy sterownik, sprawdzamy czujnik, wiązkę oraz kalibrację.

Silnik trakcyjny, enkoder i hamulec elektromagnetyczny

Sterownik nie zawsze jest winowajcą. Uszkodzony enkoder, zużyte szczotki lub łożyska, a także nieprawidłowo działający hamulec elektromagnetyczny potrafią imitować awarię elektroniki. Dlatego diagnostykę prowadzimy całościowo, od silnika po kierownicę.

Wózki z akumulatorem Li-ion i komunikacja z BMS

W wózkach zasilanych akumulatorami litowo-jonowymi sterownik komunikuje się z systemem zarządzania baterią po CAN. Brak odpowiedzi BMS, zbyt niskie napięcie ogniw lub błąd komunikacji blokują jazdę. Dlatego w takich przypadkach zaczynamy od napięć i komunikacji, a dopiero potem schodzimy do poziomu stopnia mocy.

Jak wygląda naprawa sterownika Linde w ACORE

1. Zgłoszenie – telefon lub e-mail z modelem wózka, numerem części sterownika (np. 390 360 17 98), HW-ID i kodem błędu.
2. Odbiór – wysyłka kurierem z dowolnego miasta w Polsce lub dostarczenie osobiste do Knurowa.
3. Bezpłatna diagnostyka – pomiary zasilaczy, stopnia mocy, sterowania i komunikacji.
4. Wycena indywidualna – przesyłamy zakres prac do akceptacji, bez ukrytych kosztów.
5. Naprawa komponentowa – wymiana uszkodzonych elementów oraz profilaktyczna wymiana zużytych podzespołów.
6. Test pod obciążeniem – praca z silnikiem na stanowisku, kontrola temperatur i przebiegów.
7. Wysyłka z 6-miesięczną gwarancją i opisem wykonanych prac.

Jak spakować sterownik do wysyłki

Sterownik odłączamy od wózka po wcześniejszym wyłączeniu akumulatora, zaznaczamy położenie przewodów (zdjęcie przed odłączeniem), pakujemy do sztywnego kartonu z wypełnieniem i dołączamy kartkę z danymi kontaktowymi oraz opisem usterki. Nie wysyłamy sterownika w luźnej torbie – szyny miedziane i zaciski są ciężkie i łatwo je uszkodzić w transporcie.

Naprawa wózków paletowych Linde – miasta w całej Polsce

Obsługujemy magazyny, centra logistyczne i zakłady produkcyjne w całym kraju. Sterowniki Linde odbieramy kurierem z każdego województwa: mazowieckiego, małopolskiego, dolnośląskiego, wielkopolskiego, pomorskiego, łódzkiego, zachodniopomorskiego, lubelskiego, podkarpackiego, kujawsko-pomorskiego, opolskiego, świętokrzyskiego, podlaskiego, warmińsko-mazurskiego, lubuskiego i śląskiego. Na Śląsku oferujemy także dojazd do zakładu w dni robocze.

Najczęściej zgłaszają się do nas klienci z regionów: naprawa wózka paletowego Linde Warszawa, serwis sterowników Linde Kraków, naprawa paleciaka Linde Wrocław, naprawa elektroniki Linde Poznań, serwis wózków Linde Gdańsk, naprawa Linde T20 Łódź, serwis Linde Katowice i naprawa wózków paletowych Szczecin. Tam, gdzie liczy się czas, pomagamy dobrać najszybszą formę dostarczenia sterownika – od kuriera ekspresowego po odbiór osobisty.

Dla kogo naprawiamy elektronikę wózków Linde

Nasi klienci to hurtownie i centra dystrybucyjne, sieci handlowe, producenci żywności i napojów, firmy transportowe i spedycyjne, zakłady przemysłowe, a także serwisy wózków widłowych, które zlecają nam naprawę elektroniki jako wyspecjalizowanemu podwykonawcy. Jeżeli prowadzisz serwis mechaniczny i potrzebujesz partnera do naprawy sterowników, skontaktuj się z nami – ustalimy zasady współpracy przy zleceniach cyklicznych.
