Serwis Magazynów Wysokiego Składowania ASRS – Naprawa Sterowników, Falowników i Enkoderów

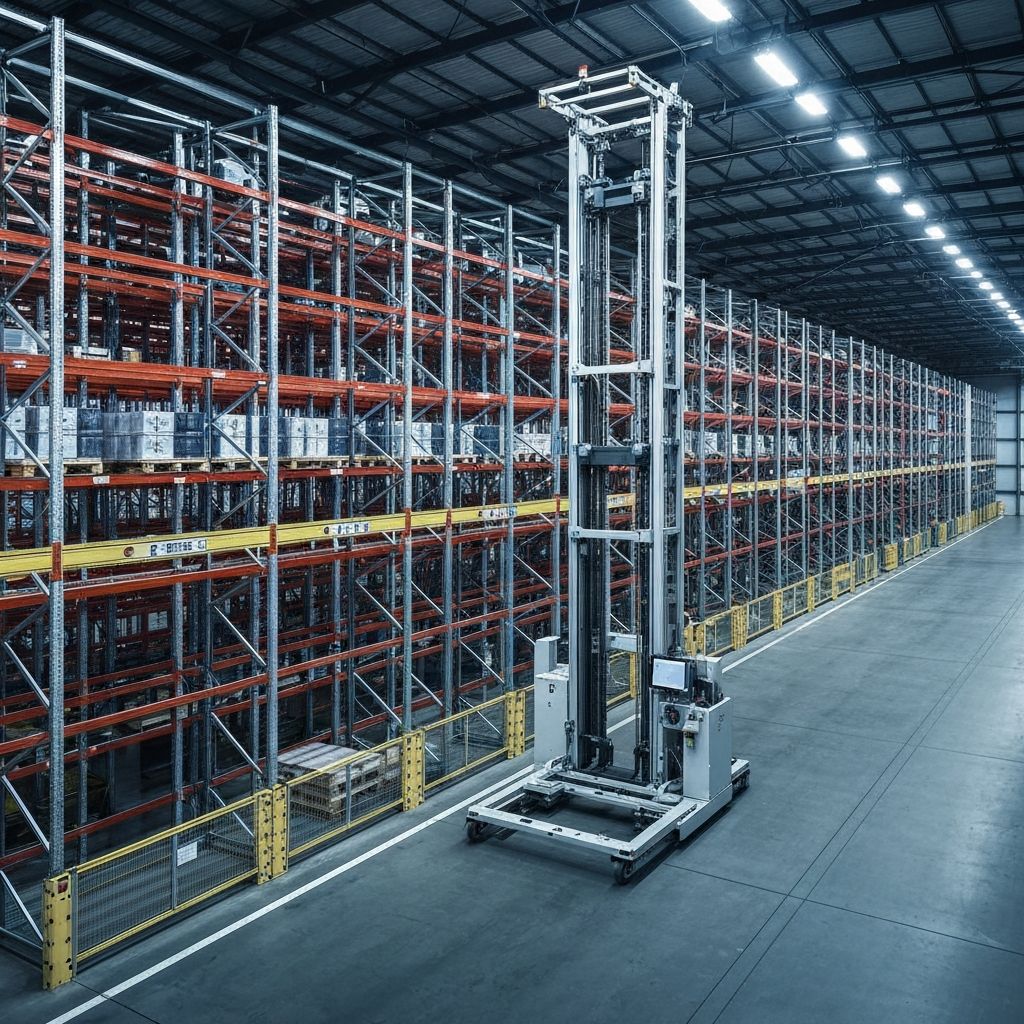

ASRS – kiedy układnica staje, staje cały magazyn

Automatyczny system składowania i pobierania (ASRS – Automated Storage and Retrieval System) obsługuje korytarze o wysokości do 45 metrów, przesuwając palety z prędkością 2–3 m/s. Elektronika stacker crane integruje serwonapędy osi X/Y/Z, enkodery absolutne pozycji, systemy laserowego pomiaru odległości, sieci Profibus/Profinet i moduły bezpieczeństwa SIL2. Awaria jednego podzespołu elektrycznego blokuje cały korytarz.

Najczęstsze usterki elektroniki ASRS

Serwonapędy osi jazdy i podnoszenia

• Siemens SINAMICS S120 (CU320-2 + PM340) – Najczęstszy błąd:F30001: Power Unit Overcurrent – uszkodzone tranzystory IGBT modułu PM;F7900: Encoder 1 Fault – przerwa na kablach enkodera absolutnego;A7902: Encoder 1 Warning – zanieczyszczone oczy optyczne tarcz Heidenhain. Uszkodzony kondensator śrubowy DC-link 4700 µF/900 V.
• Bosch Rexroth IndraDrive C / M – Błąd F8022: Communication Error(SERCOS III ring break), E8025: Short Circuit (zwarte uzwojenie silnika MSK), uszkodzony moduł zasilający HMV01.1E-W0030.
• SEW-Eurodrive MOVIDRIVE MDX61B – Błąd F-09: Speed Deviation(ślizgający pasek lub łańcuch napędowy), F-01: Overcurrent (uszkodzony kondensator filtracyjny 680 µF/400 V DC-link).
• Yaskawa Sigma-7 / Sigma-5 (SGDV/SGDH) – Błąd A.710: Overload, uszkodzone łożyska silnika powodujące drgania enkodera, błąd A.820: Regenerative Overloadprzy braku rezystora hamowania.

Enkodery pozycji absolutnej i systemy pomiarowe

• Heidenhain ECN 1313 / ECN 425 (EnDat 2.2) – Uszkodzona tarcza szklana po kolizji mechanicznej, zakłócenia EMC na kablach EnDat (wymagane ekranowanie STP), błąd EnDat: CRC Error.
• Sick DFS60 / Sick Absolute Encoder AFM60 – Uszkodzone łożysko ceramiczne, błąd SSI (Synchronous Serial Interface): brak sygnału Data+/Data–.
• Laser Distance Meter Sick DT50 / Leuze ODSL 9/V4 – Brudna soczewka (pył regałowy), uszkodzona dioda laserowa 655 nm, błąd Out of Rangeprzy odległości >120 m.
• Systemy barcodowe Sick CLV490 / Cognex DataMan – dekalibacja lasera, brak odczytu etykiety palet przy prędkości > 2 m/s.

Sterowniki PLC i systemy zarządzania (WCS/MCS)

• Siemens S7-400H (redundantny) – Błąd SF: Partner CPU Not Reached– uszkodzone złącze światłowodowe między CPU, utrata synchronizacji.
• Siemens S7-1500 + Safety CPU F – Błąd Safety Abort: F-I/O Module Defect– uszkodzone wyjścia bezpieczne F-DO modułu 1F-RQ32, konieczny acknowledge przez STEP7.
• Beckhoff CX2040 + TwinSAFE – Błąd EL1904 Safety TwinSAFE: FSOE Comm Error– utrata transmisji bezpiecznej przez EtherCAT.
• Oprogramowanie WCS (Warehouse Control System) – Mecalux Easy WMS, Dematic iQ, Knapp KiSoft – awarie komunikacji z SAP WM/EWM (REST API timeout), blokady trasy w bazie danych.

Systemy bezpieczeństwa SIL2 / PLd

• Sick Flexi Soft – uszkodzony moduł FX3-MOC3 (monitorowanie prędkości), błąd ERR LED stały.
• Pilz PNOZ m B0 / PNOZmulti 2 – awaria modułu wyjściowego PZE9P 24VDC, brak zasilania kurtyny świetlnej.
• Schmersal SRB 301 LC – przepalony mostek diodowy zasilacza impulsowego 24 V.
• Wyłączniki krańcowe Telemecanique XCK-J – utlenione styki złotowane po 5+ latach w wilgotnym środowisku.

Obsługiwane systemy ASRS

Narzędzia diagnostyczne

• Siemens STARTER / Startdrive – parametryzacja S120, odczyt logów fault buffer, oscyloskop wbudowany.
• Heidenhain PWT (PWM 20) – tester enkoderów EnDat, SSI, TTL.
• SERCOS III Analyser (Wireshark + Sercos plugin) – analiza ring topology, opóźnienia telegramu.
• Bosch Rexroth IndraWorks – parametryzacja IndraDrive, diagnostyka SERCOS.
• Kamera termowizyjna – wykrywanie przegrzewających się IGBT, shuntów pomiarowych.
• Miernik prądu cęgowy HIOKI 3286-20 – pomiar prądu fazowego silnika in-situ.

Zasięg serwisu – miasta w promieniu 100 km od Gliwic

FAQ – Magazyny wysokiego składowania ASRS

Czy naprawiacie stacker crane innych producentów niż wymienionych?

Tak – naprawiamy każdy system, gdzie możemy zidentyfikować komponenty elektroniczne. Dla systemów bez dokumentacji wykonujemy reverse engineering schematu elektrycznego.

Czy możecie pracować w środowisku chłodniczym (–25°C)?

Tak – dysponujemy sprzętem serwisowym i odzieżą ochronną do pracy w komorach chłodniczych i mroźniach. Używamy specjalnych stopów cyny do lutowania w niskich temperaturach.

Jak długo trwa naprawa serwonapędu S120 na miejscu?

Wymiana modułu PM (Power Module) na standby unit: 2–3h. Naprawa PCB z uszkodzonymi IGBT w warsztacie: 2–3 dni robocze. Dysponujemy stock'iem wymiennych modułów S120 PM340.
